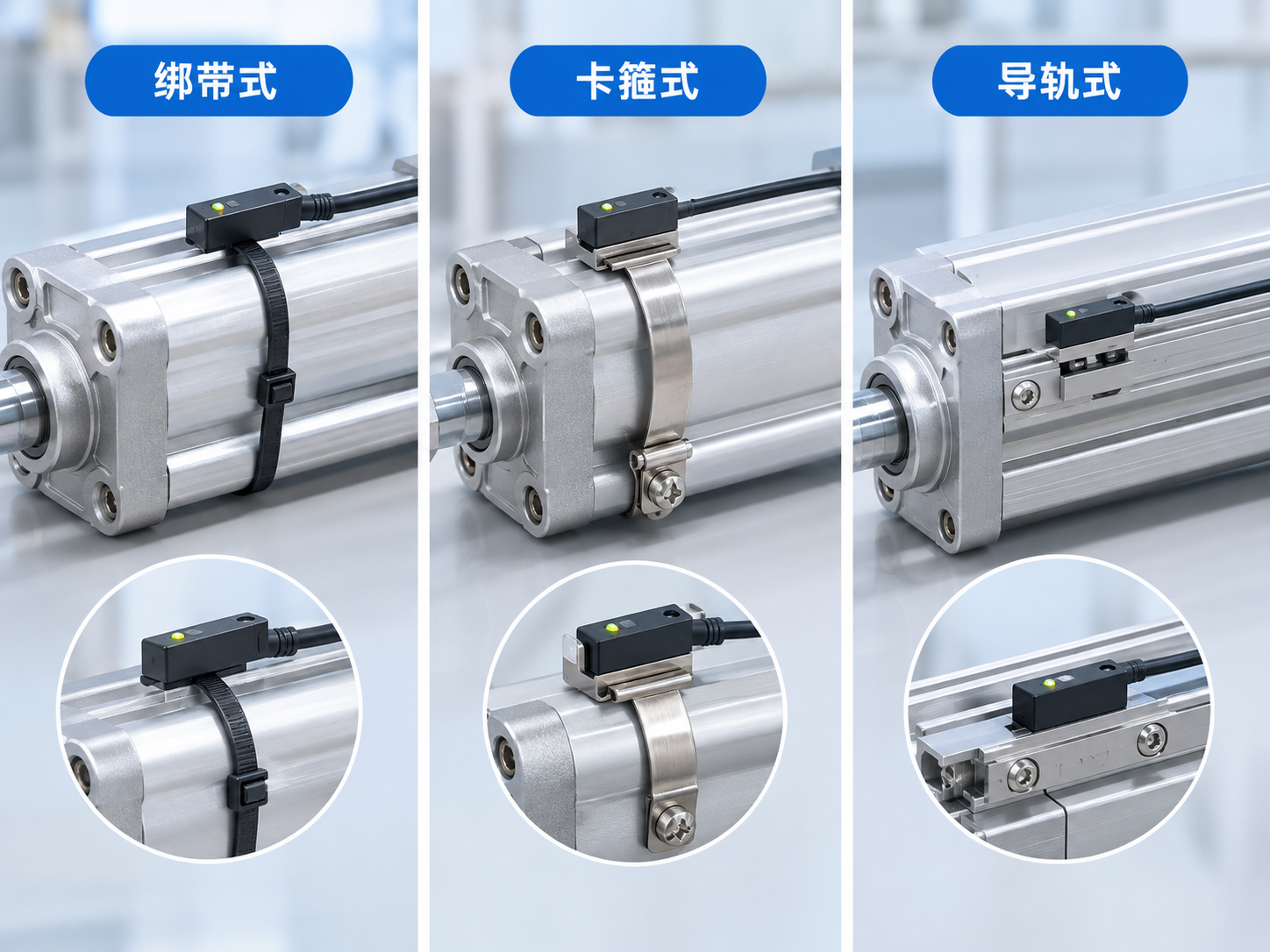

今天由无锡日环传感科技有限公司为大家介绍磁性开关在气缸上的固定方式有几种？——绑带式、卡箍式、导轨式。

磁性开关需要固定在气缸缸筒外壁上，才能感应活塞上磁环的磁场，从而输出位置信号。但气缸的结构形式多样——有拉杆式、圆缸、标准型材缸——不同气缸需要不同的固定方式。目前现场最常用的有三种：绑带式、卡箍式和导轨式，分别对应不同的气缸类型。

一、绑带式：普通圆缸和中小型气缸的通用方案

绑带式（也称钢带固定）是用一根金属钢带环绕气缸缸筒，将磁性开关锁紧在缸体上。钢带内侧通常涂有一层抗滑胶层，以增加摩擦力、防止滑动。

安装方法：将磁性开关放置在钢带的轭架上，旋动安装螺钉，使钢带收紧，开关即被紧固在缸筒外壁上。

适用气缸：无拉杆的中小型气缸，如常见的圆缸、迷你缸。这类气缸缸筒表面平滑，没有预留安装槽，绑带式是最直接的固定方案。

注意事项：

• 钢带紧固力不能过大，否则会拉长钢带反而无法固定，甚至拉断钢带。

• 钢带安装时不能倾斜，否则活塞受冲击返回时开关会松动。

• 绑带式虽然方便，但多个开关绑在同一个缸体上时，绑带层数叠加会使外径变大，且开关之间容易互相干扰。

二、卡箍式：拉杆气缸的专属方案

卡箍式（也称卡固在拉杆上）利用拉杆气缸本身的结构——气缸四角有拉杆螺栓贯穿——将磁性开关的安装件通过止动螺钉固定在拉杆上，再把开关固定在安装件上。

安装方法：开关壳体上带有夹片或凸缘，安装件用止动螺钉卡紧在拉杆上，然后将磁性开关锁紧在安装件上。

适用气缸：拉杆式气缸。拉杆气缸的四根拉杆本身就是天然的安装基准，卡箍式利用这一结构实现固定，不需要额外的绑带或导轨。

注意事项：

• 卡箍的夹紧力要适中，过紧可能损伤拉杆螺纹或导致拉杆变形。

• 安装位置沿拉杆方向可调，调整时应以活塞磁环的实际位置为准进行对位。

三、导轨式：标准气缸和多开关安装的首选

导轨式（也称轨道式/T型槽安装）利用气缸缸筒上预留的安装导轨槽。气缸壳体侧面有一条T型槽，开关壳体上的夹片通过安装螺钉与槽内的可滑移螺母连接，拧紧螺钉后开关即紧固在导轨上。

安装方法：从气缸本体的轨道缺口处将安装螺母放入槽内，滑移至大致位置，再将开关的夹片对准螺母，拧紧螺钉固定。

适用气缸：带安装导轨槽的标准气缸，如常见的ISO标准型材缸、方形缸。很多气缸型号在采购时可以直接选择“导轨式安装”或“钢带式安装”的后缀选项。

注意事项：

• 导轨式是多开关安装的主推方式——同一条导轨槽可以固定多个开关，每个开关独立可调，互不影响，外观整洁。

• 紧固力矩需按气缸厂家推荐值执行，过大会损坏导轨槽或开关壳体。

• 开关在导轨上的位置调整比绑带式更方便，适合需要在行程中段设置检测点的场景。

四、三种方式对比

选固定方式，先看气缸——气缸上有没有导轨槽、是不是拉杆式、缸径多大，决定了能用哪种方式。 选对了固定方式，磁性开关才能稳定地“守”在磁环经过的位置，可靠输出活塞到位信号。
