今天由无锡日环传感科技有限公司为大家介绍色标传感器在包装印刷行业怎么用？——套色标记、裁切定位、有无检测。

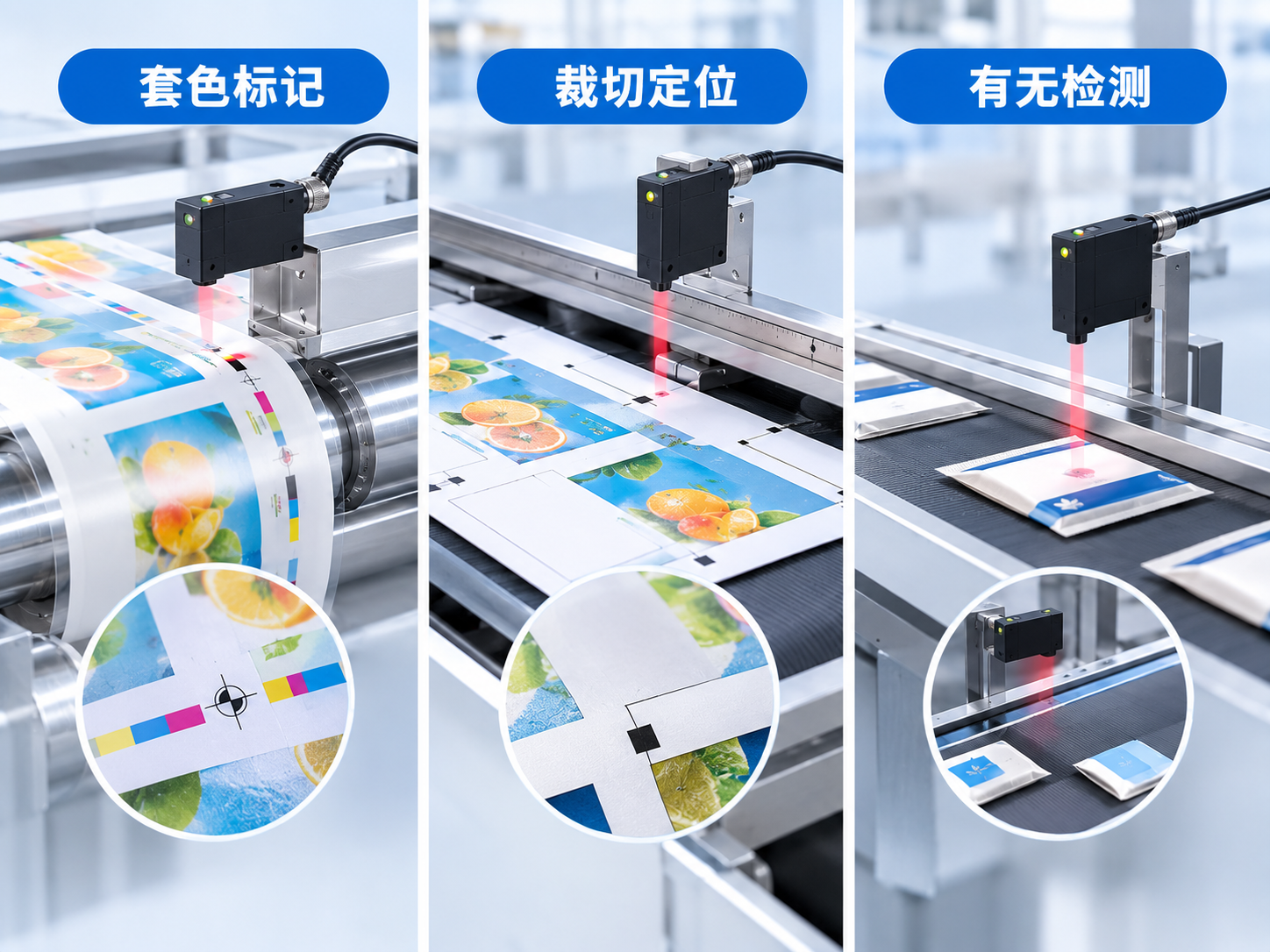

色标传感器是一种专门识别印刷标记（色标）与背景之间对比度差异的光电传感器，在包装、印刷、制药、纺织等行业的自动控制系统中广泛应用，可实现自动定位、定长、分切、纠偏、计数等功能。它不识别颜色本身，而是通过检测反射光强度的变化来区分色标和背景，输出开关信号给控制系统。在包装印刷行业，色标传感器主要承担三大任务：套色标记检测、裁切定位、标签有无检测。每个场景的工艺要求和选型侧重点各不相同。

一、套色标记检测：印刷质量的“标尺”

工艺要求

套色印刷中，每一色版辊都需要将色标精确套印在承印物上。如果各色套印偏差过大，印品会出现重影、偏色等质量问题。目前自动套色系统通过光电传感器（俗称“光电眼”）检测色标位置偏差，结合编码器信号计算误差，套色精度可达0.1mm。双光电眼结构中，两个焦点的中心距通常为20mm，用于提高检测与调整速度。

选型要点

• 光源类型：印刷品颜色丰富，包含低对比度、哑光膜、彩色铝箔、镭射烫金膜等，应选用RGB三色光源色标传感器，自动选择最佳发射色以提高对比度分辨率，禁止使用单色光源。

• 响应速度：印刷机运行速度快，色标传感器需具备极短的响应时间。主流产品的响应时间在35μs~50μs范围。

• 灰度分辨率：套色标记与背景的对比度可能很低，传感器需具备高灰度分辨率，部分产品可达20级灰度，能可靠检测细微灰度差异。

• 光源寿命：色标传感器通常采用LED光源而非白炽灯，寿命更长，适合连续生产环境。

二、裁切定位：包装精度的“发令枪”

工艺要求

枕式包装机、制袋机、分切机等设备走料速度可达100~300米/分钟。色标传感器需在高速走料中精准追踪每一个色标信号，为切刀提供触发信号，确保裁切位置一致。如果传感器响应滞后，裁切位置偏离色标，会导致包装袋长短不一、封口错位，产生批量废品。

选型要点

• 响应时间：这是裁切定位选型的核心参数。高速产线上，传感器每滞后1ms就可能意味着数毫米的裁切偏差。应根据产线速度计算色标通过时间，传感器响应时间应远小于该时间。高速制袋、印刷复卷等产线（300~600m/min）应选用15kHz高频型号，防止丢标漏标。

• 开关频率：高开关频率意味着传感器每秒能完成的通断切换次数更多。例如10kHz开关频率可支持每秒10000次检测，适合大多数高速裁切场景。

• 防抖算法：卷材在高速走料中会产生抖动，传感器需具备防抖能力，避免因抖动造成误触发。

• 景深容差：具备较大景深（如±3mm）的传感器更能适应物料上下抖动或安装误差，信号更稳定。

三、标签有无检测：质量把控的“守门员”

工艺要求

在贴标、制袋、卷绕等工序中，需要实时确认标签或色标是否存在、位置是否正确。例如在贴标机中，如果标签位置不对或印刷标记缺失，产品应被自动剔除。在锂电卷绕工序中，不良标、预警标等标签如果漏检，可能导致不良品卷入电芯。

选型要点

• 光斑尺寸：标签通常尺寸较小，需选用小光斑传感器，确保光斑完全落在标签范围内。部分产品的光斑可小至毫米级，适合检测细小标记。

• 自适应功能：标签和底膜之间的对比度可能因批次不同而变化。支持自适应数字逻辑的传感器可自动区分标签和底膜，无需频繁调整。

• 输出方式：需要支持NPN/PNP双输出或推挽输出，方便接入不同品牌的PLC系统。

• 安装灵活性：部分传感器支持光学系统90°转向，可根据安装空间选择顶部或侧面安装。

选型参数速查

选型核心原则：色标传感器选型不是“参数越高越好”，而是要根据产线速度、色标对比度、安装空间三个维度综合匹配。低对比度材料必须用RGB三色光源，高速产线必须选高频型号，透明薄膜需搭配限定式光纤探头。安装时需预留调试空间，避免强光直射传感器接收面。

日环传感提供覆盖套色检测、裁切定位、标签有无检测等场景的色标传感器产品，支持RGB三色光源自动切换、微秒级响应时间与多模式示教功能，适配包装印刷行业的各类高速产线需求。欢迎关注日环传感，获取专业的色标检测选型指导与技术支持。
