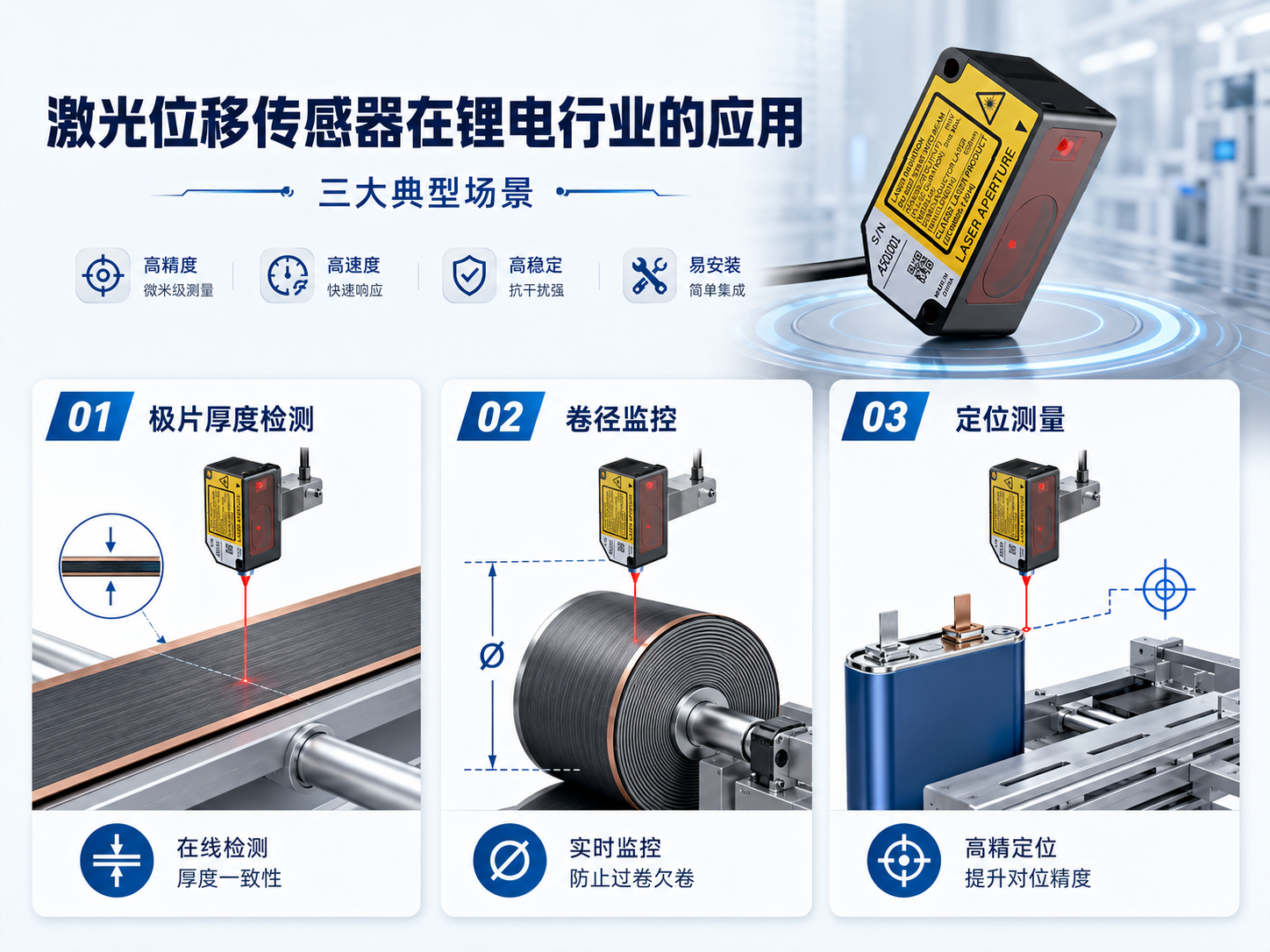

今天由无锡日环传感科技有限公司为大家介绍激光位移传感器在锂电行业怎么用？——极片厚度、卷径、定位三大应用。

锂电池的生产工序总计有五十多道，核心工序主要包括来料制浆、涂布、辊压、卷绕、组装、检测、封装等。在这条精密的生产链中，激光位移传感器凭借非接触测量、高速采样和高精度输出的优势，已成为极片厚度检测、隔膜卷径监控和电芯装配定位等关键环节不可或缺的测量工具。

一、极片厚度检测：涂布与辊压的微米级“把关人”

核心检测要求

极片是电芯的核心组成部分，由铜箔/铝箔集流体与正负极活性物质涂层复合而成。集流体厚度多在8-20μm，涂层厚度通常为50-150μm，行业对极片整体厚度公差要求可达±1μm。极片的厚度均匀性直接决定电池的容量、重量、能量密度等各项性能指标。在涂布和辊压工序中，厚度不均匀的极片还可能出现破损。哪怕是极其微小的厚度偏差，都可能导致电池容量衰减或内阻增大。

选型要点

激光位移传感器通常采用上下对射式安装方案——上探头固定于设备上方，下探头固定于下方，通过上下传感器测距结合固定间距计算厚度。传感器安装在一个沿横向面直线往复运动的C型架结构上下臂中，沿极片宽幅方向往复扫描实现全幅面检测。

选型时需重点关注以下参数：

• 重复精度：锂电极片厚度检测要求传感器重复精度达到微米级甚至亚微米级。部分高精度型号重复精度可达0.25μm甚至0.01μm。

• 采样频率：涂布、辊压工序线速可达3-5m/s甚至更高，要求传感器实现无间断实时测量。高频采样型号可达50kHz甚至160kHz。

• 测量范围：需适配极片厚度波动与安装余量，典型参考距离30mm、测量范围±5mm。

安装注意事项

• 同轴度控制：上下对射式安装必须保证两个传感器的光轴严格同轴，通常使用U形大理石支架保证同轴度。

• 振动隔离：C型架移动振动会带来测量误差，需通过优化扫描策略和滤波处理来降低振动影响。

• 校准：采用标准片测厚校准模块，消除双传感器同轴度、测量倾角带来的测量误差。

• 表面反射处理：铜箔、铝箔为高反射材料，安装前建议在现场进行实测，确认传感器在不同角度和距离下的测量稳定性。对于高反射材料，可调整安装角度或使用偏振滤光片。

二、卷径测量：隔膜与极片卷绕的“实时监控器”

核心检测要求

极片、隔膜等材料的卷绕工序，是决定电芯成型质量的核心环节。卷绕直径的均匀度与一致性，直接影响着电芯容量输出的稳定性、内部应力分布的均衡性，更与最终产品的安全性能紧密挂钩。在叠片机或卷绕机的工作过程中，设备需要实时确认隔膜余料状况，在材料不足时通知工人更换新的料卷。

传统方法通过对伺服电机的旋转圈数统计卷料状况，但由于隔膜卷绕厚度存在浮动范围，精度有限。

选型要点

激光位移传感器安装在放卷装置上方，对准隔膜卷料表面，利用激光三角反射原理实时捕捉卷料厚度变化。传感器以高频采样输出距离数据，通过算法实时换算成余料厚度。

选型关键参数：

• 检测范围：需适配不同规格的料卷。典型型号有效测量范围可达200-600mm甚至400mm，从小直径实验卷料到大型量产工卷均可覆盖。

• 重复精度：当检测距离在200-400mm时，重复精度可达0.15mm，较传统超声波传感器（1-2mm精度）提升近10倍。

• 采样频率：面对卷径动态变化的场景，1kHz的高频采样可实时追踪卷料厚度变化，余料厚度数据毫秒级更新。

安装注意事项

• 安装位置：传感器安装在放卷装置上方，需对准卷料表面，确保激光光斑落在有效测量区域内。

• 环境适应性：生产现场存在振动、温度变化等干扰因素，应选用具备良好抗干扰能力和IP67防护等级的产品。

• 紧凑设计：锂电设备安装空间有限，应优先选用紧凑型设计的传感器（如44.4×25×20mm），不干扰现有产线布局。

三、定位检测：电池壳与盖板高度的“精准标尺”

核心检测要求

在锂电电芯装配线上，顶盖压装后的高度是否在公差范围内、壳口周边是否存在明显段差，是决定电芯密封性和成品质量的关键指标。顶盖平面度不足会导致密封失效。此外，在焊接工位，需要实时获取高度反馈，对焊接设备进行Z轴补偿，防止焊接异常。

传统接触式测头在高速产线上面临磨损、回弹、工件轻微晃动带来的数值波动。激光位移传感器采用非接触测量，直接读取距离变化，更适合高速装配线。

选型要点

• 测量逻辑：这个工位真正需要的是连续距离量，而不是简单的有无信号。传感器应能同时判断整体高度和局部段差。

• 输出方式：应同时支持开关量判定和模拟量输出，方便后续接入PLC、工控机或数据采集模块。

• 量程选择：紧凑工位应选用中心距离50mm左右的规格，量程适配即可，先保证信号稳定。

安装注意事项

• 角度控制：传感器安装时与被测物垂直夹角应控制在±5°以内，避免激光光斑变形。对于高反光边缘，需要调整出光角度，将测量点放在更稳定的参考区域。

• 基准设定：配合教导模式设定上下限窗口，将基准面和判定窗口设好，同一套工位既能判断整体高度，也能识别压装后局部翘起或不平。

• 多传感器协同：测量锂电池盖板的平面度时，需通过多台激光位移传感器的测距值综合判断顶盖平整度。

• 表面状态评估：在评估测量方案前，先确认三件事——测量对象的表面状态、安装距离、以及到底需要开关量还是连续位移数据。

选型总结

激光位移传感器在锂电行业的价值，不是单纯追求高精度，而是在高节拍、小尺寸、复杂表面条件下，提供一套更稳定、更容易接入系统的数据型检测手段。极片厚度公差以微米计、卷绕直径直接影响电芯安全、装配精度决定成品良率——这些关键指标，最终都要依靠激光位移传感器来实现在线、实时、非接触的精准测量。

日环传感提供适用于锂电行业的高精度激光位移传感器系列产品，涵盖极片厚度检测、卷径监控、电池壳盖板定位等多种应用场景，支持三角法与光谱共焦等多种测量原理。产品具备高速采样、微米级重复精度与工业级抗干扰能力，欢迎关注日环传感，获取专业的锂电行业测量解决方案。
