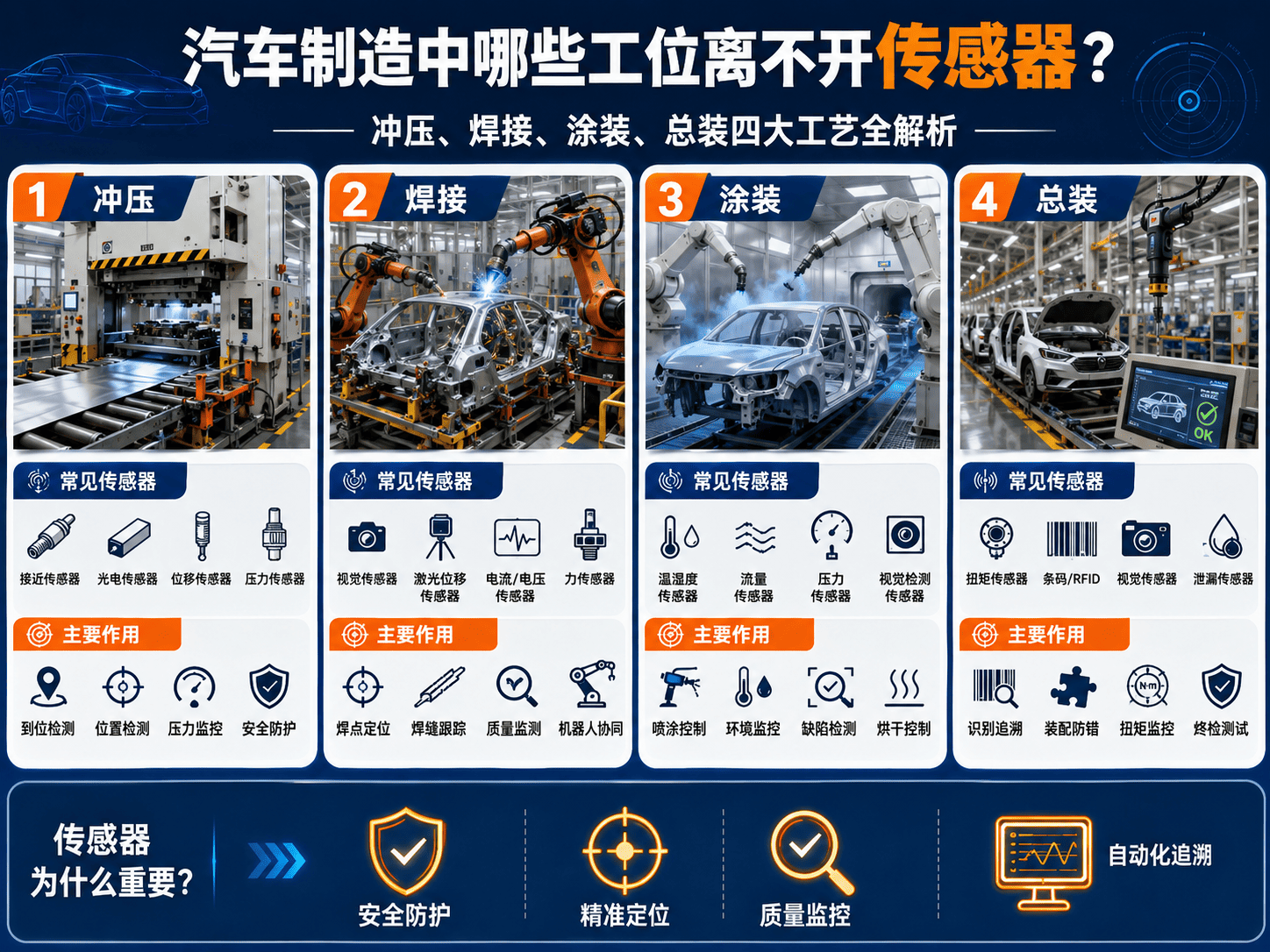

今天由无锡日环传感科技有限公司为大家介绍汽车制造中哪些工位离不开传感器？——冲压、焊接、涂装、总装四大工艺全解析。

汽车制造是一个极其复杂的系统工程，通常分为冲压、焊接、涂装、总装四大工艺。传感器作为生产线的“感觉器官”，深度嵌入每一道工序，承担着位置检测、状态确认、质量监控和安全防护等关键任务。以下逐一解析四大工艺中传感器的典型应用。

一、冲压车间：从“有没有料”到“位置对不对”

冲压是整车制造的第一道工序，将钢板冲压成车门、引擎盖等车身部件。冲压线速度快、冲击大，传感器主要解决两个问题：工件是否到位和位置是否准确。

1. 有料检测——确认“有没有”

冲压的第一步是确认板料是否已进入模具。传感器安装在输送线或皮带间隙处，判断冲压件是否到达、是否通过，为下一步取料、转运或分拣提供信号。电感式接近开关是这一环节的主力——当金属板料靠近时，开关给出信号，确认“料到了”。

2. 定位检测——确认“对不对”

板料进入模具后，必须停在精确位置才能冲压。如果位置偏差，轻则冲压件报废，重则损坏模具。带RFID工具识别系统的电感式接近开关可以验证压机中金属片定位是否正确。导向孔检测是典型应用：采用电感式接近传感器检测导向孔位置，一旦发现偏差，系统能在冲压机继续向下冲程之前及时停止，保护模具和冲压零件。

3. 特殊检测需求

• 超声波传感器（UMF系列） ：监测带材垂度，防止送料过程中板材松弛或过度张紧。

• 激光测距传感器（PNBC系列） ：在高温环境下实现工件的精确定位。

• 高速冲压场景：冲压频率高、节拍快，普通传感器响应跟不上。FF光纤传感器（响应时间100μs起可调）、FC-SPY槽型光电、FSCH高速接近开关等产品，响应时间快至0.1ms，每秒万次检测，确保高频冲压稳定计数、到位确认零延迟。

二、焊接车间：抗飞溅、抗干扰是关键词

焊接车间（白车身焊装）是传感器应用的“恶劣环境”——焊渣飞溅、强电磁场、高温并存。传感器在这里要检测焊枪是否到位、工件是否在夹具中正确放置。

1. 焊枪到位检测

焊接机器人的焊枪必须精准到达焊接位置才能施焊。接近开关安装在焊枪内部或夹具上，检测焊枪端部与工件的距离。接近开关所能检测的物体必须是金属导电体——焊枪和车身都是金属，正好匹配。

2. 工件定位检测

车身部件在焊接前必须用夹具固定。传感器检查零件是否在焊接夹具的正确位置。在焊装工位的到位检测中，可能会存在铁和铝工件并存的情况。普通接近开关检测铁比检测铝的距离长，因此需要选用全金属检测型接近开关，无论铁、铝都能实现同等稳定的检测。

3. 抗焊接环境设计

焊接车间的传感器面临特殊挑战：

• 焊渣飞溅：传感器采用坚固的316L不锈钢外壳并带有涂覆镜片，能够耐抗焊渣或火花；带特氟龙涂层的电感式接近开关可有效防止焊渣粘连。

• 强电磁干扰：焊接过程产生强磁场，普通传感器会信号乱跳。防磁防焊型接近开关具有特殊的线圈结构，可以抵抗焊接过程中产生的磁场干扰。

4. 视觉检测

2D/3D轮廓传感器（如MLSL123）用于实现白车身Best-Fit装配的微米级间隙控制——车身各部件之间的缝隙是否均匀、是否在公差范围内，直接决定整车气密性和外观品质。

三、涂装车间：高温、腐蚀、高反光的三重考验

涂装车间将车身喷涂成最终颜色，并经过高温烘烤固化。这里的环境极其苛刻——烘房温度高、涂料具有腐蚀性、车身表面高反光。

1. 烘房内载具位置检测

白车身进入烘房后，需要在高温环境中被精确输送。普通传感器在烘房内无法正常工作。耐高温接近开关（如INTT系列） 可在最高250℃环境中稳定工作，检测烘房载具位置。

2. 车身到位与定位检测

涂装线上，车身需要在喷涂、烘干、冷却等工位之间精准停位。对射光电或反射板式光电在车体定位中广泛应用，可提供500Hz的高开关频率，检测快速移动的车身。光电传感器工作时不受待测物表面或颜色及周围光照的影响——这对涂装后颜色各异的车身尤为重要。

对于低反射率的涂装车身（黑色、蓝色等），需选用具备光斑调节技术和防干扰功能的传感器，实现稳定可靠的检测。

3. 涂料液位监控

喷涂车间的涂料罐需要实时监控液位，确保喷涂作业连续稳定。耐高温料位电容传感器可实时感知非导电液体（涂料）的液位变化，自动触发补料。

4. 颜色识别

涂装车间面漆工艺中，需要自动识别车身颜色，防止颜色错误的车身流出车间。白色光点光电传感器采集车身颜色信号，传递到PLC实现车身颜色的自动识别。

四、总装车间：视觉防错是主角

总装是四大工艺的最后一环，将数千个零部件装配成整车。这里传感器种类最丰富，视觉传感器是绝对的主角——用于装配防错、质量检测和定位引导。

1. 装配防错

总装线零部件种类多、装配工序复杂，错装、漏装是主要质量风险。视觉识别技术通过对关键装配点拍照比对，判断零件是否安装到位、型号是否正确。例如蓄电池装配防错——货架初排序扫码后，融合模型匹配视觉技术进行二次检查，实现“零错装”。

2. 零部件定位与检测

• 仪表盘安装：2D视觉传感器高分辨率成像系统实时捕捉仪表盘特征点（安装孔、边缘轮廓），定位精度达±0.3mm。

• 车门、车灯间隙测量：集成UV光源的轮廓传感器对车身进行微米级精度的间隙面差测量，在流水线连续运动下全自动完成。

• 车门内饰零件质量检测：视觉系统对车窗开关、不同颜色的扶手等部件进行检测。

3. 人工取料引导

在总装线的物料拣选工位，Pick-to-Light光幕通过LED信号灯指示正确的取料点，减少误差率，提高人工取料效率。

4. 位置与状态检测

• 车辆在滚筒输送机上检测：漫反射传感器安装在输送平面以下的两个滚筒之间，检测车辆是否到位。

• 发动机盖/尾门开闭检测：测量光幕检测车门是否已关闭，防止下游工序发生碰撞。

• 座椅安装确认：飞行时间激光传感器对准天窗内，确认汽车座椅是否已正确安装到位。

总结

从冲压车间的接近开关确认“有没有料”，到焊接车间的抗飞溅传感器确保焊枪到位，再到涂装车间的耐高温开关在烘房内稳定工作，最后到总装车间的视觉传感器实现“零错装”——传感器贯穿汽车制造的每一道工序。四大工艺对传感器的要求各不相同：冲压要响应快，焊接要抗干扰，涂装要耐高温，总装要看得准。

选对传感器，生产线才能跑得稳、跑得快。

日环传感提供覆盖汽车制造全工艺的传感器产品——电感式接近开关、光电传感器、安全光幕、激光位移传感器及视觉检测组件等，适配冲压、焊接、涂装、总装各环节的严苛工况。欢迎关注日环传感，获取专业的汽车行业传感器解决方案。
