今天由无锡日环传感科技有限公司为大家介绍漫反射、镜反射、对射式光电：选错一种，白花冤枉钱。

光电传感器是工业自动化中最常见的检测元件之一。根据光路结构的不同，主要分为漫反射式、镜反射式和对射式三种。三者原理不同，性能差异显著，选型一旦失误，轻则检测不稳定，重则完全无法使用。下面逐一说明。

一、对射式光电

• 原理：发射器与接收器分体安装，光线直接对准。被测物遮挡光路时，接收器信号变化。

• 检测距离：最远，可达数十米甚至上百米。

• 优点：检测距离远，不受物体表面颜色、反光率影响，可靠性高。

• 缺点：需要在两端分别安装发射器和接收器，布线工作量大，占用空间大，对安装精度要求高。

• 典型应用：长距离物体通过检测、仓储物流通道、大型设备的安全防护等。

• 常见故障：发射器与接收器光轴偏移（机械振动导致）；镜头被灰尘或油污覆盖。

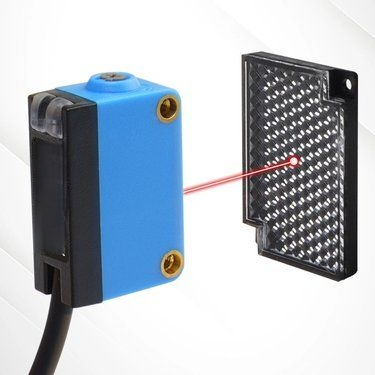

二、镜反射式光电

• 原理：发射器与接收器集成在同一壳体内，光线经反射板（反光镜）折回。被测物挡住光线时，接收器收不到反射光。

• 检测距离：中等，通常在几米到十几米（取决于反射板尺寸）。

• 优点：只需单侧安装，布线比对射式简单；检测距离明显大于漫反射式。

• 缺点：必须配置专用反射板（不能用普通镜面替代，否则可能因偏振光特性导致误检）；反射板脏污或磨损会显著影响可靠性。

• 典型应用：自动门、包装线、立体库货位检测、需要中等距离且安装空间受限的场合。

• 常见故障：反射板变脏、划伤或掉落，导致信号衰减，出现误触发或不触发。另外，强反射背景物体（如高亮金属）可能造成“假反射”，使传感器在被测物未遮挡时误判为通光。

三、漫反射式光电

• 原理：发射器与接收器集成一体，光线照射到被测物表面后，部分光漫反射回接收器。依靠物体反射的光强来判断有无。

• 检测距离：最近，通常几十毫米到一米左右（受物体颜色、材质影响很大）。

• 优点：安装最方便，只需一个器件，无需反射板或对侧安装。适合短距离、空间紧凑的场合。

• 缺点：检测距离与物体表面反光率强相关——黑色物体距离大幅缩短，镜面物体可能产生异常反射。易受背景物体干扰。

• 典型应用：零件有无检测、产品到位确认、自动化流水线上非透明物体的位置判断。

• 常见故障：背景干扰——当被测物后方存在近距离的墙面、输送带或其他物体时，传感器可能误检测背景而无法正确识别小物体；另外，工件表面颜色变化会导致检测距离不稳定。

选型小结

一句话建议：能接受两侧布线的远距离场合，首选对射式；想省一半布线且距离适中，选镜反射式要保护好反射板；距离很近、只想装单头且无背景干扰，用漫反射式最方便。

现场常见故障速查

• 镜反射式不动作：先检查反射板是否脏污、脱落；再检查光路有无遮挡。

• 漫反射式误动作：确认背景中是否有反光或浅色物体；尝试缩短检测距离或调整安装角度。

• 对射式不稳定：检查发射与接收是否对准；清洁镜头；查看是否被强光直射。

正确选型与安装，才能让光电传感器发挥应有性能，避免反复调试、无功损耗。

日环传感提供全系列光电传感器——对射式、镜反射式、漫反射式型号齐全，检测距离覆盖厘米级至数十米，并配有抗干扰、背景抑制等增强功能。如需选型指导或技术方案支持，欢迎关注日环传感。
