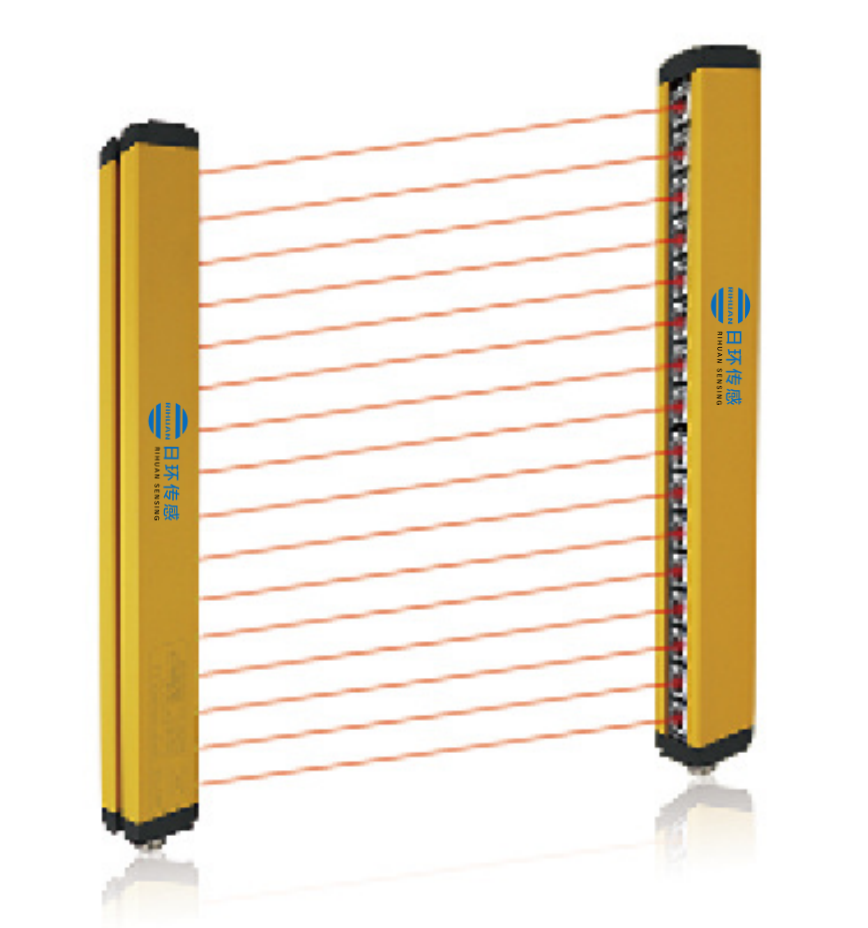

无锡日环传感科技有限公司为大家介绍已安装安全光栅的设备，如何接入急停信号？

在很多工业设备中，即使已经安装了安全光栅，仍需要额外接入急停信号，以实现双重安全保护。那么，不同输出类型的光栅应如何与急停按钮串联？以下是两种常见情况的接线方法。

情况一：光栅为 NPN 或 PNP 输出（晶体管输出）

NPN 或 PNP 输出的安全光栅不能直接与急停按钮的触点串联，因为两者的信号类型不同。正确做法是：

1. 将光栅的 NPN 或 PNP 输出信号先接入一个中间继电器的线圈。

2. 将该中间继电器的一组常开（或常闭）触点，与急停按钮的触点串联。

3. 串联后的信号再接入设备的安全控制回路。

这样，无论光栅被遮挡还是急停被拍下，都能可靠切断设备动力。

情况二：光栅为继电器输出（触点信号）

如果安全光栅本身是继电器触点输出（即输出为无源开关量信号），则接线更简单：

• 将光栅的输出触点直接与急停按钮的触点串联即可。

• 串联后的回路接入设备的安全控制电路。

重要安全注意事项

• 急停信号必须使用安全电压：根据原文提示，急停相关线路的电压应控制在 36V 以下（即安全特低电压），以保障操作人员的人身安全。

• 改造或接线时应切断设备总电源，并由具备电气知识的人员操作。

• 完成接线后必须进行功能测试：分别触发光栅遮挡和按下急停，确认设备均能可靠停止。

小结

正确接入急停信号，能够弥补光栅在某些异常情况下的保护盲区，是提升设备安全等级的有效措施。

日环传感提供 NPN、PNP 及继电器输出等多种规格的安全光栅产品，并可为用户提供清晰的接线图与技术支持。欢迎关注日环传感，获取更安全、更可靠的传感器解决方案。
