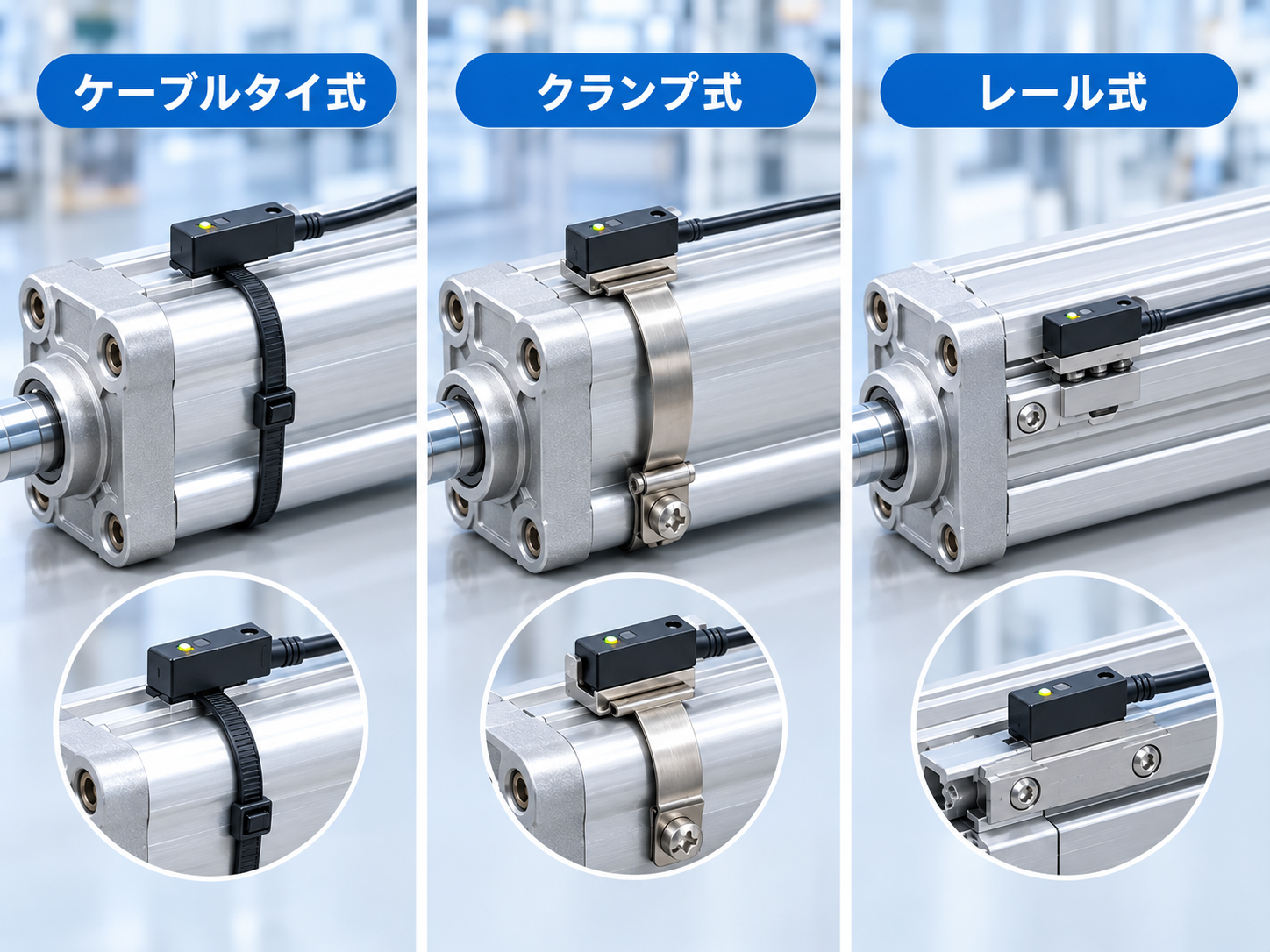

本日は無錫日環センサー科技有限公司が、磁気スイッチをシリンダーに取り付ける方法についてご紹介します。磁気スイッチはシリンダーの外壁に固定することで、ピストン上の磁気リングの磁場を検知し、位置信号を出力できます。しかし、シリンダーの構造は多様であり、ロッド式、円筒型、標準材質シリンダーなどさまざまなタイプがあります。そのため、異なるシリンダーにはそれぞれ異なる固定方式が必要です。現在現場で最も一般的に使用されているのは3種類：バンド式、クランプ式、レール式です。それぞれ異なるシリンダーのタイプに対応しています。

一、バンド式：一般の円筒型および中小型シリンダー向けの汎用ソリューション

バンド式（鋼帯固定とも呼ばれる）は、金属製の鋼帯をシリンダーの外周に巻き付け、磁気スイッチをシリンダーボディに固定する方式です。鋼帯の内側には通常、滑り止め用の接着剤層が塗布されており、摩擦力を高め、滑りを防ぎます。

取り付け方法：磁気スイッチを鋼帯のヨークフレームに設置し、取付ネジを回して鋼帯を締め付けることで、スイッチはシリンダーの外壁に確実に固定されます。

対応シリンダー：ロッドなしの中小型シリンダー（一般的な円筒型やミニシリンダー）。このタイプのシリンダーは外壁が平滑で、取り付け用の溝が備わっておらず、バンド式が最も直接的な固定方法となります。

注意点：

鋼帯の締め付け力は過度に強すぎないように。逆に張りすぎると鋼帯が伸びて固定できなくなり、ひどい場合には破損する可能性があります。

鋼帯の取り付けは傾斜させないでください。ピストンが衝撃を受けた際にスイッチが緩む原因になります。

バンド式は利便性が高いですが、複数のスイッチを同じシリンダーに取り付ける場合、鋼帯の重ね合わせにより外径が大きくなり、スイッチ同士が互いに干渉しやすくなります。

二、クランプ式：ロッド式シリンダー専用のソリューション

クランプ式（ロッドに固定とも呼ばれる）は、ロッド式シリンダー自体の構造を利用したものです。シリンダーの四隅にロッドボルトが通しており、磁気スイッチの取り付け部品を止動ネジでロッドに固定し、さらにスイッチをその取り付け部品に固定します。

取り付け方法：スイッチハウジングにはクリップまたはフランジが備わっており、取り付け部品を止動ネジでロッドに固定し、その後、スイッチのクリップをネジに合わせて締め付けて固定します。

対応シリンダー：ロッド式シリンダー。ロッド式シリンダーの4本のロッド自体が天然の取り付け基準となるため、この方式はその構造を利用して固定し、追加のバンドやレールを使用する必要がありません。

注意点：

クランプの締め付け力は適切に調整してください。過度に締めるとロッドのねじ切り傷を生じたり、ロッドが変形したりする可能性があります。

取り付け位置はロッドの方向に沿って調整可能ですが、調整時にはピストンの磁気リングの実際の位置を基準として位置合わせを行う必要があります。

三、レール式：標準シリンダーおよび複数スイッチ取り付けの第一選択

レール式（軌道式／T字溝取り付けとも呼ばれる）は、シリンダーの外壁にあらかじめ設けられた取り付け用レール溝を利用します。シリンダーの側面にはT字溝があり、スイッチハウジングのクリップは取り付けネジで溝内の可動ナットと接続され、ネジを締めればスイッチはレールに固定されます。

取り付け方法：シリンダー本体のレール溝部分にナットを挿入し、ほぼ位置に滑らせた後、スイッチのクリップをナットに合わせて締め付けて固定します。

対応シリンダー：取り付け用レール溝付きの標準シリンダー（ISO規格の標準材質シリンダー、方形シリンダーなど）。多くのシリンダーのモデルでは、「レール式取り付け」または「鋼帯式取り付け」というオプションが購入時に直接選べます。

注意点：

レール式は複数のスイッチを同時に取り付ける際の主な方法です。同じレール溝に複数のスイッチを固定でき、各スイッチは独立して調整可能で互いに影響を与えず、外観も整然としています。

締め付けトルクはメーカーの推奨値に従って行う必要があります。過大になるとレール溝やスイッチハウジングが損傷する恐れがあります。

レール上でのスイッチ位置の調整は、バンド式よりも簡単で、行程中段に検出ポイントを設ける必要がある状況に適しています。

四、3つの方式の比較

固定方式　対応シリンダー　取り付け特徴　主な注意点

バンド式　無ロッドの中小型円筒型　鋼帯をシリンダーに包み込む、汎用性が高い　締め付け力が大きすぎないでください。鋼帯は傾かないようにしてください

クランプ式

ロッド式シリンダー

ロッドを設置基準として使用

締め付け力が適度で、ロッドに沿って位置合わせ可能

ガイドレール式

T字溝付き標準材質シリンダー

ガイドレールの溝に挿入し、スライド調整可能

複数のスイッチ取り付けに最適。トルクは推奨値に従う

固定方式を選定する際にはまずシリンダーを確認する——シリンダーにガイドレール溝があるか、ロッド式かどうか、シリンダー径の大きさなどを確認することで、どの固定方式が適しているかが決まります。正しい固定方式を選べば、磁気スイッチがマグネットリング通過位置を安定して「守り」、ピストンの正確な位置信号を確実に出力できます。

日環センサーは、シリンダー専用の磁気スイッチおよび対応する取り付け部品を提供しており、バンド式、クランプ式、ガイドレール式など多様な固定方式に対応。さまざまなタイプのシリンダーと設置環境に適しています。日環センサーをぜひご注目ください。
