本日は無錫日環センサー科技有限公司が、包装印刷業界におけるカラーマークセンサーの活用方法についてご紹介します。すなわち、色合わせマーク検出、裁断位置決め、ラベル有無検出の3つの役割について解説します。

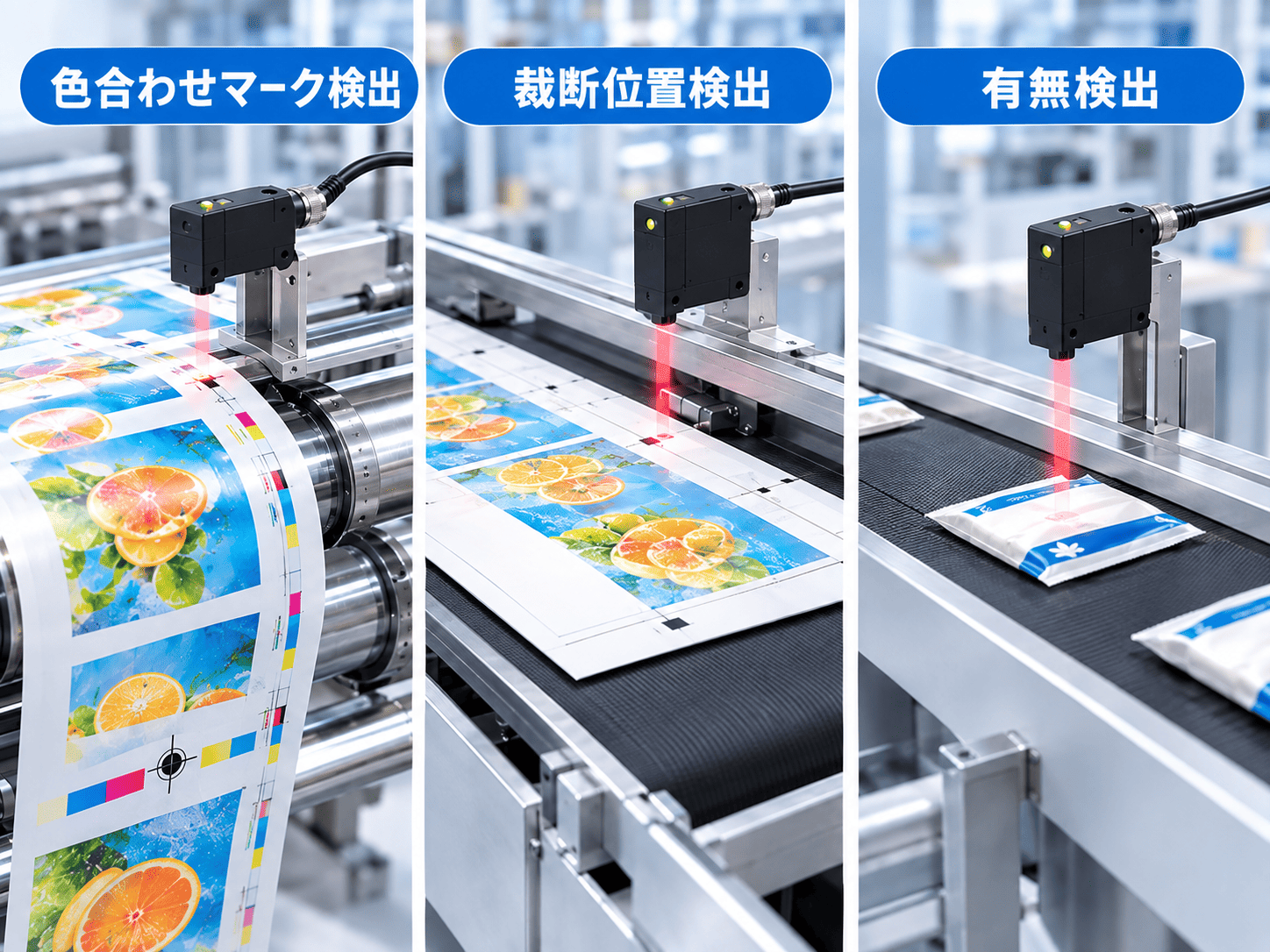

カラーマークセンサーは、印刷マーキング（カラーマーク）と背景とのコントラスト差を識別する専用の光電センサーであり、包装、印刷、製薬、繊維などの自動制御システムで広く使用されています。自動的な位置決め、長さ調整、分切、オフセット補正、計数など多くの機能を実現できます。このセンサーは色そのものを識別するのではなく、反射光の強度変化を検出し、カラーマークと背景を区別してスイッチ信号を制御システムに送信します。包装印刷業界では、カラーマークセンサーは主に以下の3つのタスクを担っています：色合わせマークの検出、裁断位置決め、ラベルの有無検出です。それぞれの現場における工程要件や選定の重点は異なります。

一、色合わせマーク検出：印刷品質の「基準尺」

工程要件

色合わせ印刷において、各色版ローラーは印紙上に正確にカラーマークを重ね合わせる必要があります。各色の重ね合わせ誤差が大きすぎると、印刷物に重影や色ずれなどの品質問題が生じます。現在の自動色合わせシステムでは、光電センサー（いわゆる「フォトエレクトロニックアイズ」と呼ばれる）によってカラーマークの位置偏差を検出し、エンコーダー信号と組み合わせて誤差を計算することで、色合わせ精度を0.1mmまで高めることができます。二重のフォトエレクトロニックアイズ構造では、2つの焦点の中心間距離は通常20mmで、検出および調整速度の向上に貢献しています。

選定のポイント

光源タイプ：印刷物の色合いが豊富で、低コントラスト、マットフィルム、カラーフォイルアルミ箔、レーザー金型フィルムなどが含まれるため、RGB三色光源のカラーマークセンサーを選択すべきです。最適な発光色を自動的に選択し、コントラスト分解能を高めることで品質を向上させます。単色光源の使用は禁止されます。

応答速度：印刷機の運転速度は非常に速いため、カラーマークセンサーには極めて短い応答時間が必要です。主流製品の応答時間は35μs～50μsの範囲内です。

グレースケール分解能：色合わせマークと背景のコントラストが低い場合もあり、センサーは高いグレースケール分解能を備えている必要があります。一部の製品では20段階のグレースケールに対応可能で、微細なグレースケール差も確実に検出できます。

光源寿命：カラーマークセンサーは一般的に白熱灯ではなくLED光源を使用しており、寿命が長く、連続生産環境にも適しています。

二、裁断位置決め：包装精度の「発令銃」

工程要件

枕式包装機、製袋機、分切機などの設備では、材料の走行速度が毎分100～300メートルに達することがあります。カラーマークセンサーは高速走行中に個々のカラーマーク信号を正確に追跡し、カッターにトリガー信号を供給することで、裁断位置の均一性を確保しなければなりません。センサーの応答遅延があると、裁断位置がカラーマークからずれており、包装袋の長さ不一致やシームの位置ずれが発生し、大量の不良品を生じてしまいます。

選定のポイント

応答時間：これは裁断位置決めにおける選定の核心パラメータです。高速生産ラインでは、1msの遅延が数ミリメートルの裁断誤差に相当する可能性があります。生産ラインの速度に基づいてカラーマーク通過時間を算出し、センサーの応答時間はその時間より大きく小さくする必要があります。高速製袋・印刷複巻きなどのライン（300～600m/min）では、15kHzの高周波モデルを選定し、マークの欠落や漏れを防ぐことが重要です。

スイッチ頻度：高いスイッチ頻度は、センサーが1秒間に何回かのオン・オフを実行できる能力を意味します。たとえば10kHzのスイッチ頻度なら、1秒間に最大10,000回の検出が可能です。多くの高速裁断シーンに適しています。

ノイズ抑制アルゴリズム：高速走行中の巻き材が振動するため、センサーはノイズ抑制機能を備えており、振動による誤作動を防ぐ必要があります。

被写界深度許容誤差：大きな被写界深度（±3mmなど）を持つセンサーは、材料の上下揺れや取り付け誤差にも対応でき、信号の安定性が高まります。

三、ラベル有無検出：品質管理の「門番」

工程要件

ラベル貼り付け、製袋、巻き取りなどの工程では、ラベルまたはカラーマークの存在確認や位置の正確性をリアルタイムで確認する必要があります。例えばラベル貼り機では、ラベルの位置がずれたり印刷マークが欠落していた場合、製品は自動的に取り外されるべきです。リチウム電池の巻き取り工程において、不良ラベルや警告ラベルなどの検出漏れがあると、不良品が電池セルに混入する可能性があります。

選定のポイント

光斑サイズ：ラベルは通常小さいため、小さな光斑センサーを選択し、光斑がラベルの範囲内に完全に収まるようにする必要があります。一部の製品では光斑サイズがミリメートル単位まで小さく、微細なマークの検出に適しています。

アダプティブ機能：ラベルと基材のコントラストはロットによって異なる場合があります。アダプティブデジタル論理をサポートするセンサーであれば、ラベルと基材を自動で識別でき、頻繁な調整が不要です。

出力方式：NPN/PNP二重出力またはプッシュ・プル出力をサポートしており、異なるブランドのPLCシステムへの接続が容易です。

設置の柔軟性：一部のセンサーは光学系90度回転に対応しており、設置スペースに応じて上部または側面設置を選択できます。

選定パラメータ一覧

用途場面 主要パラメータ 推奨構成

セット色検出 光源タイプ、グレースケール解像度 RGB三色光源、グレースケール20段以上

カッティング位置決め 応答時間、スイッチング周波数 応答時間50μs以下、スイッチング周波数10kHz以上

ラベル有無検出 光斑サイズ、アダプティブ機能 小光斑（ミリメートル単位）、ADLによる自動適応対応

選定の核心原則：カラーマーカーセンサーの選定は「パラメータが高いほど良い」というものではなく、生産ラインの速度、カラーマーカーのコントラスト、設置スペースという3つの要素を総合的に考慮して選ぶ必要があります。コントラストが低い素材にはRGB三色光源を使用し、高速生産ラインには高周波モデルを選択し、透明フィルムには限定型ファイバーポーラーを併用する必要があります。設置時には調整用のスペースを確保し、センサー受信面に強光が直接当たらないよう注意してください。

日環センシングは、セット色検出、カッティング位置決め、ラベル有無検出など多様なシーンに対応したカラーマーカーセンサーを提供しており、RGB三色光源の自動切り替え、マイクロ秒級の応答時間、マルチモードチューニング機能を備え、包装印刷業界の各種高速生産ラインのニーズに適しています。日環センシングへご注目いただき、専門的なカラーマーカー検出の選定ガイドおよび技術サポートをご利用ください。
