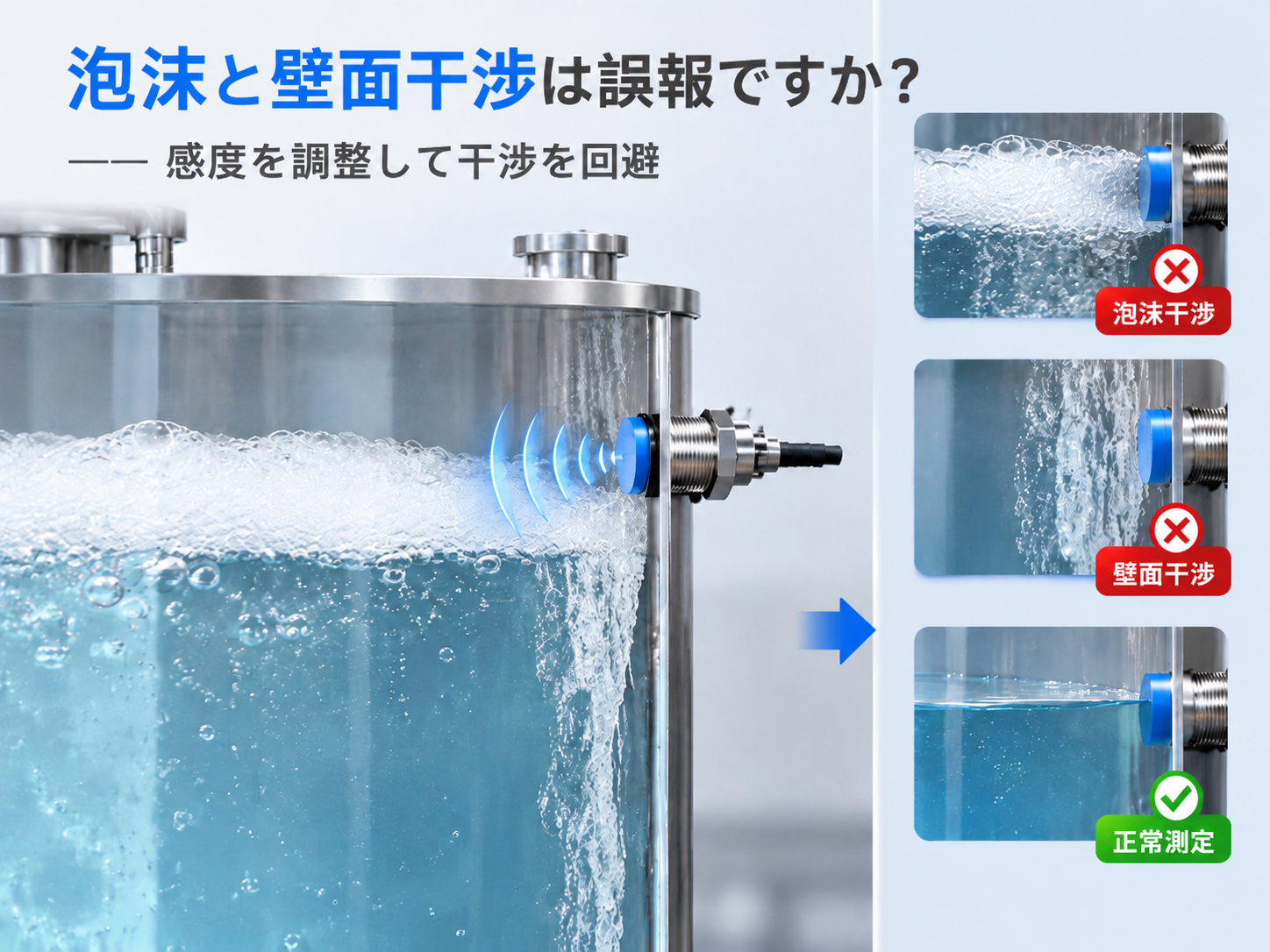

本日は無錫日環センサー科技有限公司が、コンデンサ式接近スイッチによる液面測定において、泡や壁面の残留物が誤報を引き起こすのか？——感度を調整して干渉を回避する方法についてご紹介します。

液面検出現場では、タンク内の泡や油槽内壁に残った残留物が、コンデンサ式接近スイッチで最もよく見られる2つの「誤報の原因」です。実際には液面がまだ到達していないのにスイッチが早期に作動したり、液面がすでに低下しているにもかかわらずスイッチが復帰しないといったケースが頻繁に発生します。多くのエンジニアはセンサーが故障したと判断し、何度も交換を行いますが、問題は解決しません。実は、問題は誘電率の変化にあるのです。感度は出荷時の設定値に留まっているため、誘電状態が変わったことに気づかないのです。

一、なぜ泡が誤報を引き起こすのか？——誘電率の差異が鍵となる

コンデンサ式接近スイッチの動作原理は、プローブと容器壁（または基準地）との間の静電容量の変化を測定することです。静電容量の大きさは、両極板間の媒体の誘電率（ε_r）によって決まります。

異なる媒体の誘電率の差は非常に大きく、

水の誘電率は約80

空気の誘電率は約1

ほとんどの泡の誘電率は空気に近い（約1～2）

プローブが実際の水に接触すると、静電容量が著しく上昇し、センサーが出力トリガーされます。一方、プローブが泡に覆われている場合、泡の主成分は空気であるため、静電容量の変化はごくわずかです。

ここで問題になるのは、感度が高すぎると、泡が生み出す微弱な静電容量変化も「液体あり」と判定され、誤って作動してしまうことです。逆に、感度が低すぎると、実際の液面が下がっていても検出されない可能性があります。感度設定の鍵は、「泡と液体を正確に区別できる閾値点」を見つけることなのです。

二、なぜ壁面の残留物が誤報を引き起こすのか？——残留物がセンサーに「液面がまだある」と思わせる

高粘度液体（接着剤、潤滑油、塗料、シロップなど）の液面検出では、壁面の残留物の問題が特に顕著です。容器の壁やプローブ表面に液体が残存していても、実際の液面がすでに低下している場合でも、残留物がセンサーに認識され、「液体あり」と判定されることがあります。

壁面残留物の本質は、液体が置き換えられ、センサーの検知範囲内に長期間存在し続けることで、静電容量が空運転状態に戻らないことになります。センサーが「固定」されたわけではなく、残留物が実際に検出されているのです。

三、感度をどう調整するか？——3ステップで「最適閾値」を見つける

ステップ1：空運転状態で感度を下げて調整

容器が空（液体・泡・壁面なし）の状態で、感度を最小から徐々に上げていき、センサーが全く作動しなくなるまで調整します。この段階で、空運転時におけるセンサーの安定したオフ状態を確保します。

ステップ2：液体がある状態での作動確認

容器に液体を満たし（実際の液面がプローブ位置に達）、センサーが安定して作動するか観察します。作動した場合は、感度設定が正しく行われていることを意味します。作動しなかった場合は、感度をさらに上げ、液体が到達した時点で確実に作動するように調整します。

ステップ3：泡・残留物の状態で誤報がないか確認

容器の液面を泡層または残留物が付着した領域まで下げ、センサーが誤って作動しないか確認します。誤作動が発生した場合は、感度が依然として高いことが分かり、泡や残留物が再び作動しないまで感度を調整が必要です。

核心原則：感度は「液体を安定して検出でき、かつ泡や壁面に反応しない」臨界値を基準とするべきです。液体や容器の壁厚によって最適感度は異なり、現場での実際の使用環境に応じて調整を行う必要があります。

多くのコンデンサ式接近スイッチは、内蔵のポテンショメータネッジで感度を調整できます（時計回りに大きく、反時計回りに小さく）。一部の高級モデルでは、テイチャイン（Teach-in）ボタンによるワンタッチ校正も可能です。調整時には、インジケーター灯を併せて確認し、センサーの状態をリアルタイムで観察することが重要です。

四、その他の誤報防止対策

1. コリーブプローブによる液面の付着防止設計

一部の容量式液面センサーは円錐形ヘッドを採用しており、通常の円柱状プローブと比較して、液体と検出面の接触面積が減少しています。液体は十分な平面吸着力がないため、重力の作用で自然に滴下し、プローブ表面に液滴が形成されないため、付着による誤判定を効果的に回避できます。

2. フォーム／壁面付着補償機能付きセンサー

一部の高級容量式センサーには、フォームや粘性媒体の補償機能が内蔵されており、実際の液面とフォーム、膜層、残留物を自動的に識別できます。フォームや壁面付着が著しい工況では、一般的な容量式接近スイッチではなく、この機能付きモデルを選択すべきです。

3. 安装位置の変更

壁面付着やフォームが特定の領域（例えば容器の中央部、排液口周辺）に集中している場合、センサーを壁面付着しにくく、フォームが少ない場所に設置することが有効です。結露が発生しやすい設備については、温度や湿度の変化を分析しながら、誤報が発生する条件を把握することも可能です。

4. 多点検出による「液面輪郭」構築

高い精度の液面制御が必要な場合、複数の垂直に配置された電極を使用して「液面輪郭」を構築し、単一のセンサーの出力を頼りにせず、複数の検出ポイントの状態を総合的に判断します。この方法により、単一の点でのフォームや壁面付着による誤判定を効果的に低減できます。

まとめ

干渉タイプ　原因　解決策

フォームによる誤報　フォームの誘電率は空気に近いが、感度が高すぎるため引き金が鳴る　感度を下げ、「液体は検知、フォームは検知しない」を基準値とする

壁面付着による誤報　残留物が検出領域に長期間存在し、容量が無負荷状態に戻れない　感度を下げ、円錐形プローブまたは補償機能付きモデルを選択

無負荷時の誤報　感度設定が高すぎることで、容器の壁や空気も検出される　無負荷時から最小値から徐々に感度を上げる

容量式接近スイッチによる液面測定において、感度が高いほど良いというわけではありません。感度を高くすると、フォームや壁面付着も「偽の液面」となります。逆に感度を低くすると、実際の液面に達しても動作しません。最適な状態とは、「液体があるときに動作し、フォームや壁面付着があるときには動かない」ことです。

日環センサーは、容量式接近スイッチシリーズを提供しており、感度の手動調整およびトレーニング校正機能を備え、水槽液面、油箱油位、化学貯蔵タンクなど多様な液面検出シーンに対応しています。日環センサーについてご関心をお持ちの方は、専門的な液面検出の選定ガイドや技術サポートをご利用ください。
