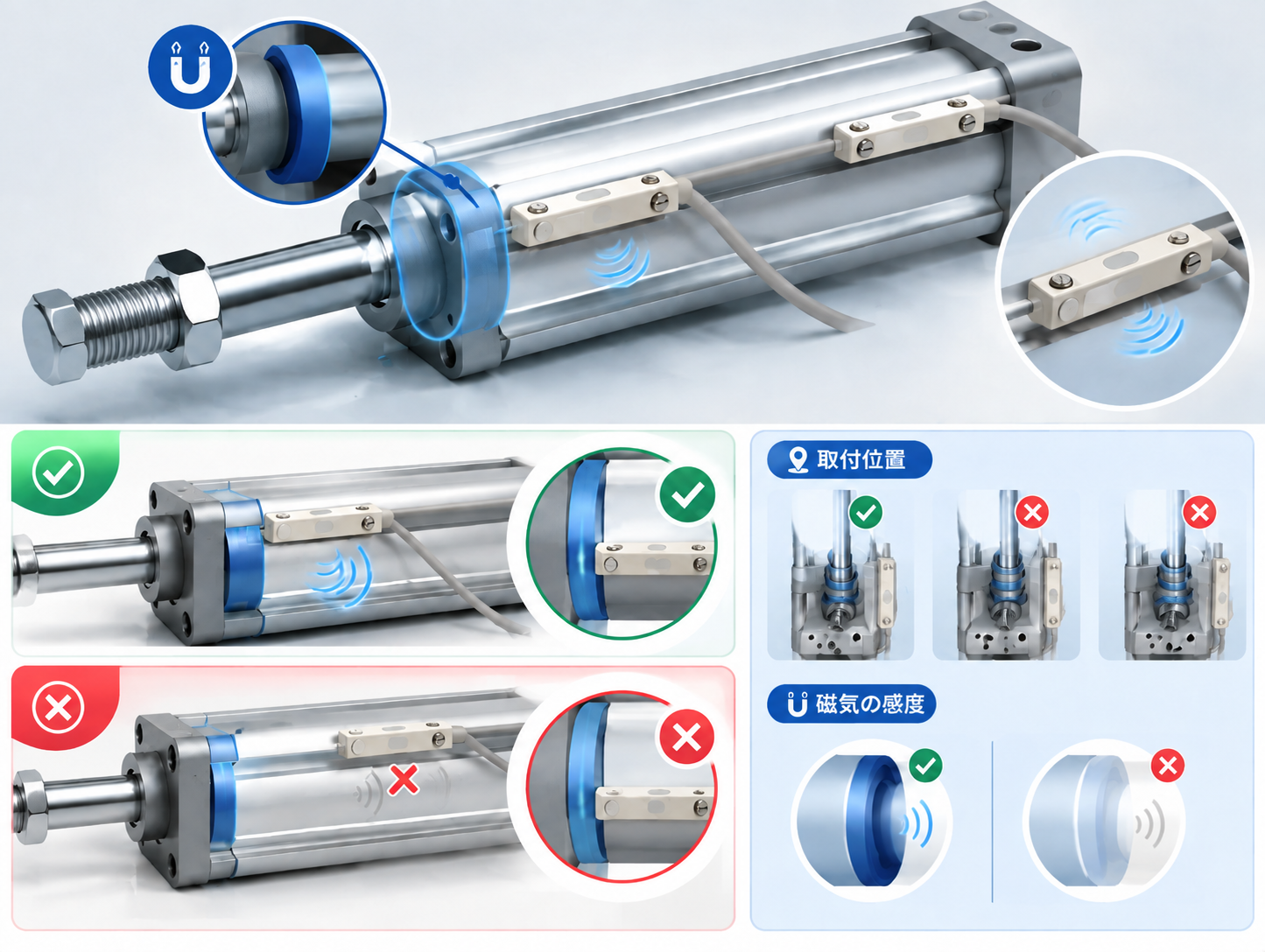

本日は無錫日環センサー科技有限公司が、磁気スイッチをシリンダーに取り付ける際に、なぜ時々「ピストンの位置を検知できないのか」についてご紹介します。その鍵となるのは、設置位置と磁気リングの強度です。

空圧制御システムでは、磁気スイッチはシリンダーのピストンの位置決めや戻り位置の検出に広く使用されています。このスイッチは、ピストン内蔵の永久磁石リングが発生させる磁場を感知して信号をトリガーします。しかし、現場でよく見られる問題として、「新しいスイッチに交換し、配線も確認済みなのに、シリンダー動作時に磁気スイッチが反応しない」、あるいは信号が時折ないというケースがあります。これは通常、スイッチ自体が故障しているわけではなく、設置位置や磁気リングの状態に問題があることが原因です。

一、設置位置：わずかな誤差でも大きな影響

磁気スイッチの作動は、磁気リングの磁場がシリンダーチューブを通過した後も、スイッチの検知部品によって捉えられることに依存しています。シリンダーのチューブは通常、硬質アルミニウムやステンレス鋼などの弱い透磁性材料で作られており、磁場が効果的に透過できるように設計されています。しかし、磁場の強度は距離とともに極めて速く減衰するため、スイッチが磁気リングの運動軌道からずれたり、距離が遠すぎたりすると、完全に検知されなくなります。

1. スイッチは磁気リングの運動軌道に正確に対応しなければならない

磁気スイッチの検知面は、磁気リングの移動経路に対して正しく配置されている必要があります。設置時にスイッチが傾いていたり、ピストンの行程中に磁気リングが実際に通過する位置と一致していない場合、「ピストンが到達したのに信号が来ない」という現象が発生します。正しい方法は、シリンダーのスライド溝に沿ってスイッチをゆっくりと移動させ、磁気リングが通過するときにスイッチがちょうど作動する位置を見つけ、それを固定することです。

2. 検知距離には明確な範囲が必要

磁気スイッチと磁気リング間の検知距離は通常数ミリメートル程度です。一般的に、スイッチは磁気リング中心から±2mmの範囲内に設置することが推奨され、検知間隔は0～5mmに抑え、初期設定は約3mmとするのが適切です。もしスイッチが磁気リングから遠すぎる場合は、磁場がスイッチの検知閾値以下まで減衰し、作動しません。逆に近すぎると、磁場の飽和や振動により誤動作が発生する可能性があります。

3. 行程終端での設置はシリンダーの定格値を参考にする必要がある

スイッチをシリンダーの行程終端に設置する場合、メーカーはサンプルにスイッチから端蓋までの距離AおよびBを記載しています。この位置は、磁気リングが通過するときに磁場強度が最も高い「高感度位置」です。これらの定格値を参考にせず、随意に設置すると、磁場が十分に得られない領域に位置してしまう可能性があります。

4. 支架材質は鉄製不可

磁気スイッチを固定するブラケットは、鉄製を使用すると磁気リングの磁場を遮蔽し、スイッチが正常に作動しなくなります。アルミニウム合金またはステンレス鋼製のブラケットを選ぶべきです。

二、磁気リングの強度：信号源自体の「減衰」

設置位置が完全に正しい場合でも、磁気リング自体の磁場強度が不足していると、スイッチは依然として作動しません。磁気リングは磁気スイッチの「信号源」であり、信号源が弱いと、どれほど敏感であっても意味がありません。

1. 磁気リングの退磁または磁場強度不足

シリンダーのピストンに取り付けられた磁気リングは、通常ネオジム鉄ボロン（NdFeB）などの永久磁石材料を使用しています。しかし、長期間使用、高温環境下、または貯蔵期間が長い場合、磁気リングは退磁を起こします。シリンダーの動作温度が磁気リングの耐熱温度（普通のネオジム磁石は約80℃）を超えると、磁力は永久的に減衰したり、消失したりします。油圧シリンダーの場合、油温の上昇も磁気リングの磁性を弱めます。

2. 磁気リングの欠落または設置位置の不適切さ

まれですが、ピストンに磁気リングが取り付けられていないシリンダーもあります。一部のシリンダーのモデルは磁気センサー付きではないため、ピストンに内蔵された磁気リングがないことがあります。このような場合、たとえ何個かのスイッチを交換しても、信号は出ません。

3. 磁気リングの極性方向の不一致

シリンダーの磁気リングにはN極とS極があり、一部の磁気スイッチの検知面には極性の指定があります。磁気リングが逆向きに取り付けられているか、異なるバッチのシリンダーに交換したことで磁気リングの向きが変化している場合、検知されない状態になる可能性があります。

三、迅速なトラブルシューティング：まずスイッチの問題か磁気リングの問題かを判断する

「ピストンが検出できない」という状況に直面した場合、すぐにスイッチを交換する必要はありません。簡単かつ効果的な診断方法として、「交換テスト法」があります。

動作しない位置にあるスイッチと、同じシリンダーで正常に作動している別のスイッチを互いに取り替えて試す方法です。問題がスイッチに連動して起こる場合（正常な位置に変更しても動作しない）は、スイッチ自体に損傷があることを示しています。一方、問題が元の位置に残り、正常なスイッチに交換しても信号が出ない場合は、ほぼ確実にシリンダーの磁気リングまたは設置位置の問題であると判断できます。

四、選定および取り付け時の注意点

選定時には、スイッチの感度（作動距離）がシリンダーの磁気リングの設計値と一致している必要があります。異なるシリンダーの磁気リング強度は異なり、同じ型番のスイッチでも、異なるシリンダーでの挙動に大きな差異が生じることがあります。高温環境では、耐熱性のある磁気リングと対応する保護等級のスイッチを選択してください。取り付け完了後は、ネジ締めのトルクを適切に調整すること。過剰なトルクはスイッチを破損させる可能性があり、逆にトルクが小さすぎるとスイッチの位置ずれを引き起こす恐れがあります。日常メンテナンスでは、定期的に設置位置のずれがないか確認し、特に振動の大きい設備では注意が必要です。

まとめ

問題の種類 よくある原因 診断方法

設置位置 磁気リングの軌道に合わせておらず、距離が遠すぎる／近すぎる、サポート材質による磁場遮蔽 スライド溝に沿ってゆっくり移動しながらトリガー点を見つけ、サポート材質を確認し、行程終端の設定値を照合

磁気リング強度 脱磁、高温による減衰、磁気リングの欠落または逆装　スイッチまたは磁気リングの問題を判断するための交換テスト法を使用。必要に応じてガウス計で磁場強度を測定

その他 スイッチの損傷、電源異常、外部磁場の干渉　マルチメーターで出力信号を測定し、供給電圧を確認し、強い磁場を持つ機器から離れるようにする

磁気センサーの「日環传感」は、さまざまなシリンダースロットタイプに対応した専用磁気スイッチを提供しており、ピストン位置の安定した検出をサポートします。日環传感の最新製品情報や詳細をご覧になりたい方は、ぜひご注目ください。
