本日は無錫日環センサー科技有限公司が、接近スイッチの「ケーブル継手」の緩み対策についてご紹介します。——M12継手の緩み防止のテクニック。
産業現場では、接近スイッチや光電センサーなどにM12円形コネクタが広く使用されています。しかし多くのエンジニアが経験しているのは、装置稼働中に信号が時々途絶える現象で、長時間点検した結果、原因がM12継手の緩みにあったというケースです。
現場統計によると、センサーの信号が一時的に切断または機能不全になるケースのうち、35％以上がM12コネクタの端子接触不良を原因としています。振動環境下では、元々締め付けられたM12ナットがわずかに外れることで、内部の針と穴が肉眼では気づきにくいほど緩んでしまい、信号の一時的な遮断を引き起こすのです。
以下では、選定から設置、日常メンテナンスまで、完全な緩み防止ソリューションを整理してご紹介します。
一、適切なコネクタの選定：緩み防止設計が鍵
通常のM12コネクタは、外側の金属ナットのプレタックス力だけで物理的接続を維持しています。機械が作動すると、低周波の機械的衝撃と高周波の主軸振動が重なり合った共振波が徐々にねじれの摩擦力を上回り、接続部が緩むことになります。
解決策：緩み防止設計を備えたコネクタを選ぶ。
1. エレモニックロック構造（棘輪ロック）
緩み防止用のエレモニックナット付きM12コネクタは、ナット内部に精密な緩み防止ギアリングまたは波形スプリングパッキンが設けられています。ナットが正しく締め付けられると、内部の緩み防止機構が噛み合い、ロック状態になります。逆方向に外す試みするトルクは、まずこの棘輪構造の機械的エネルギーを克服しなければなりません。
この設計の効果は非常に顕著です。10～500Hzの振動テストにおいて、トルク保持率は90％以上、接触抵抗の変動は5mΩ以内です。高周波振動環境下でも、コネクタの振動変位を厳密に0.05mm以内に抑えることができ、機械的緩みによる信号遮断を完全に防ぎます。
2. 振動緩和用ねじ構造
一部のM12コネクタは直線ねじまたは二重網ねじ構造を採用しており、締め付け後、10～2000Hzの周波数帯域、15g加速度の振動テストにおいても、接続インピーダンスの変化が極めて小さくなります。また、ネジ締めと振動緩和用ナットを組み合わせた二重強化構造を採用するコネクタもあり、高周波振動や機械的衝撃にも耐えられます。
3. デュアルステートロック機構
一部のコネクタはデュアルステートロック機構を採用しており、端子が正確に接続された後は、いかなる振動があってもプラグとソケットが確実に固定され、信号の安定伝送を保証します。
選定のアドバイス：機械アーム、プレス装置、AGVなどの強い振動環境にあるセンサーには、緩み防止用エレモニックナットまたはデュアルステートロック機構を備えたM12コネクタを優先的に選ぶべきです。一般的なねじ締めタイプではなく、慎重に選定してください。

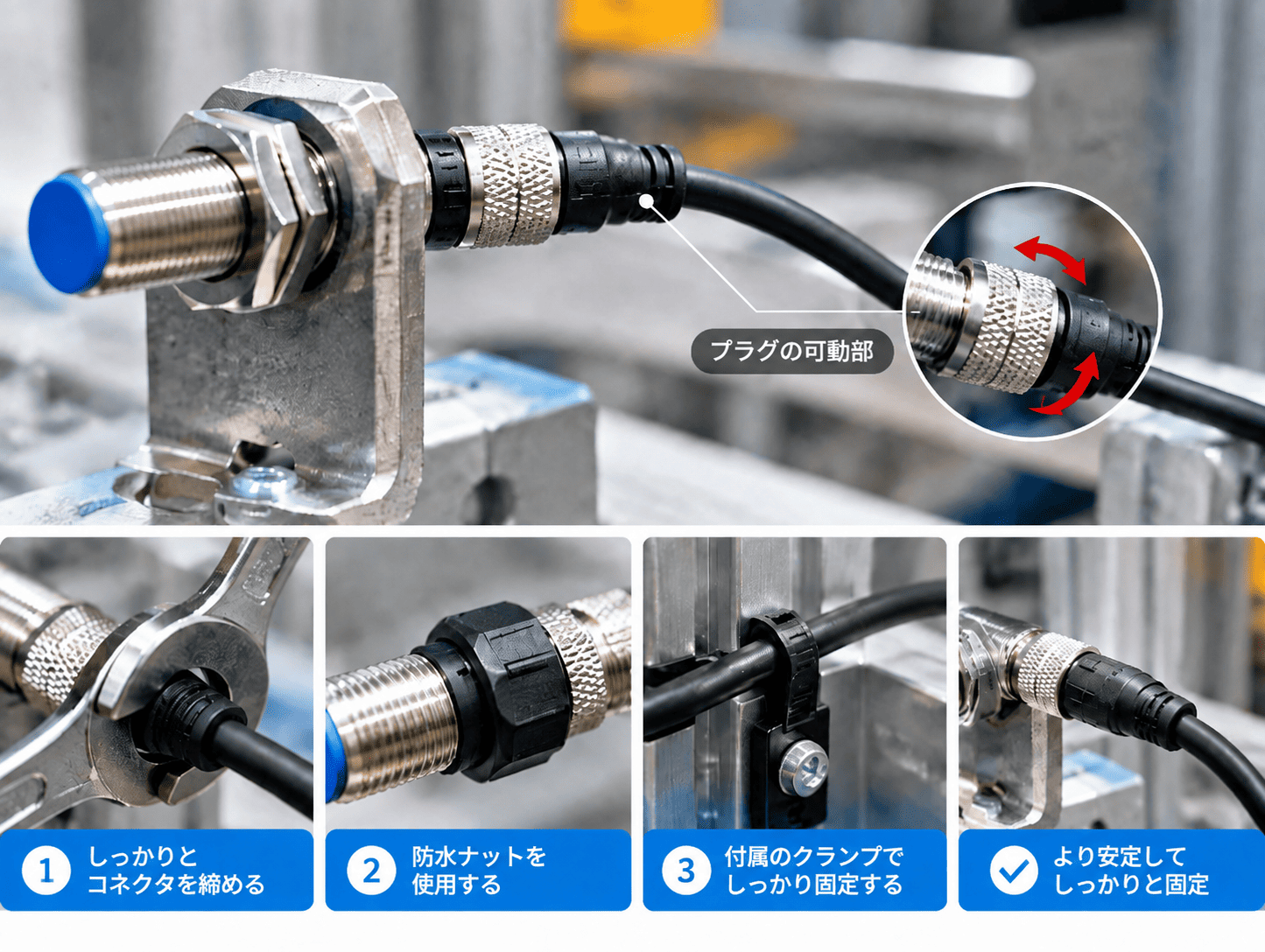

二、正しい取り付け方法：適切なトルクが重要
多くの現場のエンジニアは、M12継手の締め付けを「手で感じてしっかり締めればいい」という方法で行っています。しかし、この感覚は信頼性が高くありません。締めすぎると、わずかな振動でナットが外れることがあります。逆に、締めすぎるとOリングやねじの損傷を引き起こす可能性があります。
正しい方法：トルクレンチを使用し、標準トルクで締め付けること。
M12コネクタの標準締め付けトルクは通常0.4～0.6 Nmです。一部のブランドでは0.6～1.2 Nmを推奨していますが、具体的な値は製品マニュアルに従ってください。
ベックホフ（Beckhoff）は明確に、M12コネクタを0.6 Nmのトルクレンチで締め付けることを推奨しています。シック（SICK）も専用のM12用トルクレンチ（0.6 Nm）をアクセサリーとして提供しています。また、一部のブランドでは0.7～0.9 Nmを推奨しています。
操作上のポイント：
- 締め付け前に、内部のOリングおよび反対側の密封面が清潔で、ほこりや異物がないか確認してください。
- まず手でナットをしっかりと締め込み、その後、トルクレンチを使って標準トルクで締め付けてください。
- 声の感覚だけに頼って締め付けることは厳禁です。Oリングが設計通りの変形圧縮率に達するようにすることが重要です。
現場にトルクレンチがない場合、専用のM12締め付け工具（Screwty®など）を使用し、簡単な回転動作で過度な力を加えることなくコネクタを締め付けることができます。
三、補助対策：ねじ止め接着剤と緩み防止パッキン
振動が特に激しい環境では、標準的なトルク締め付けに加えて、補助的な緩み防止対策を講じることです。
1. ネジ止め接着剤（ねじ止め接着剤）
M12ねじに適量のネジ止め接着剤（無酸素性接着剤）を塗布します。硬化後は硬質の熱硬化プラスチックとなり、衝撃や振動による緩みを効果的に防止します。M2～M12ねじの固定およびシールにも適しています。
一般的なモデルには、レーティー243（中強度、取り外し可能）、レーティー263（高強度）などがあります。注意点として、ネジ止め接着剤はコネクタを設置する前にねじ部分に塗布する必要があり、通常の硬化時間は20分から24時間です。
2. シールドパッキン（緩み防止パッキン）
ナットと機器の間にシールドパッキン（歯付き締め付けパッキン、ウェッジ型締め付けパッキンなど）を取り付けることで、機械的摩擦抵抗を増加させ、振動によるロック解除を防ぎます。
四、日常点検：LED表示付きコネクタでよりスムーズ
1. LED表示付きコネクタの選定
一部のM12コネクタにはLED表示灯が内蔵されており、電源状態や信号の状態を直感的に確認できます。コネクタが緩んで信号が遮断した場合、LEDが消滅または点滅し、故障箇所を迅速に特定できるため、個別に点検する必要がありません。
2. 摂動テスト法
コネクタの緩みが疑われる場合、撮動テストを行います。再接続して電源を入れ、コネクタとケーブルを軽く揺らしながら、信号が途切れたり点滅したりするか観察します。揺らす際に信号が遮断された場合は、ほぼ確実にコネクタの緩みまたは内部接触不良が原因であると判断できます。
3. 定期的な再締め
半年ごとにトルクレンチでM12コネクタを再締めることを推奨します。振動の高い設備（プレス機、ロボットなど）については、再締めの頻度をさらに高める必要があります。
まとめ
緩み防止対策 適用シーン 重要なポイント
・リフター式ロックコネクタ
・高周波振動設備（ロボット、プレス機など）
・内部のロックギアによる締め込み、振動変位0.05mm以内
・トルクレンチによる締め付け
・すべてのM12コネクタの取り付け
・標準トルク0.4～0.6 Nm、手触りだけで判断しないこと
・ネジ止め接着剤
・振動が激しく、頻繁なメンテナンスが難しい場面
・M2～M12ねじに対応、硬化後に衝撃・振動に対する耐性あり
・シールドパッキン
・機械的振動が顕著な設置箇所
・摩擦抵抗を増加させ、ロック解除を防止
・LED表示付きコネクタ
・故障の迅速な診断が可能
・信号が遮断した際、LEDが明るく表示される
M12コネクタの緩みによる信号遮断は、現場でのセンサー故障の3分の1以上を占めています。適切な緩み防止設計のコネクタを選択し、正しいトルクレンチを使用し、必要に応じてネジ止め接着剤を追加する——この3つのステップで、多くの緩み問題を事前に回避でき、信号が途絶えた後に現場調査をしなくても済みます。
日環センサーセンシングは、高品質なM12コネクタケーブルを提供しており、緩み防止用リフター式ナットを備えた耐振動タイプも選択可能です。さまざまな振動環境に適しています。すべてのケーブルは標準トルク規格に従って出荷され、現場での取り付け誤差を最小限に抑えています。日環センサーセンシングをぜひフォローしてください。信頼性の高いセンサー接続ソリューションと技術サポートをご提供いたします。
