本日は、無錫日環センサー科技有限公司が、接近スイッチの「ヒステリシス（Hysteresis）」とは何かをご紹介します。——なぜ物体が近づいても、スイッチは復帰しないのか？

産業現場では、多くのユーザーがこのような状況に直面しています。金属製の物体が接近スイッチに近づくと、スイッチが敏感に作動します。しかし、物体が離れた後も、スイッチがなかなか復帰せず、「反応が半拍遅れているように見える」という現象です。誰かはスイッチが故障したと考えるかもしれませんが、また別の人は「遅延（リヒステリ）」が大きすぎると思いがちですが、実際にはどちらも正しくありません。この現象の背景には、接近スイッチの非常に重要な設計パラメータである「ヒステリシス（Hysteresis）」があります。

一、ヒステリシスとは？

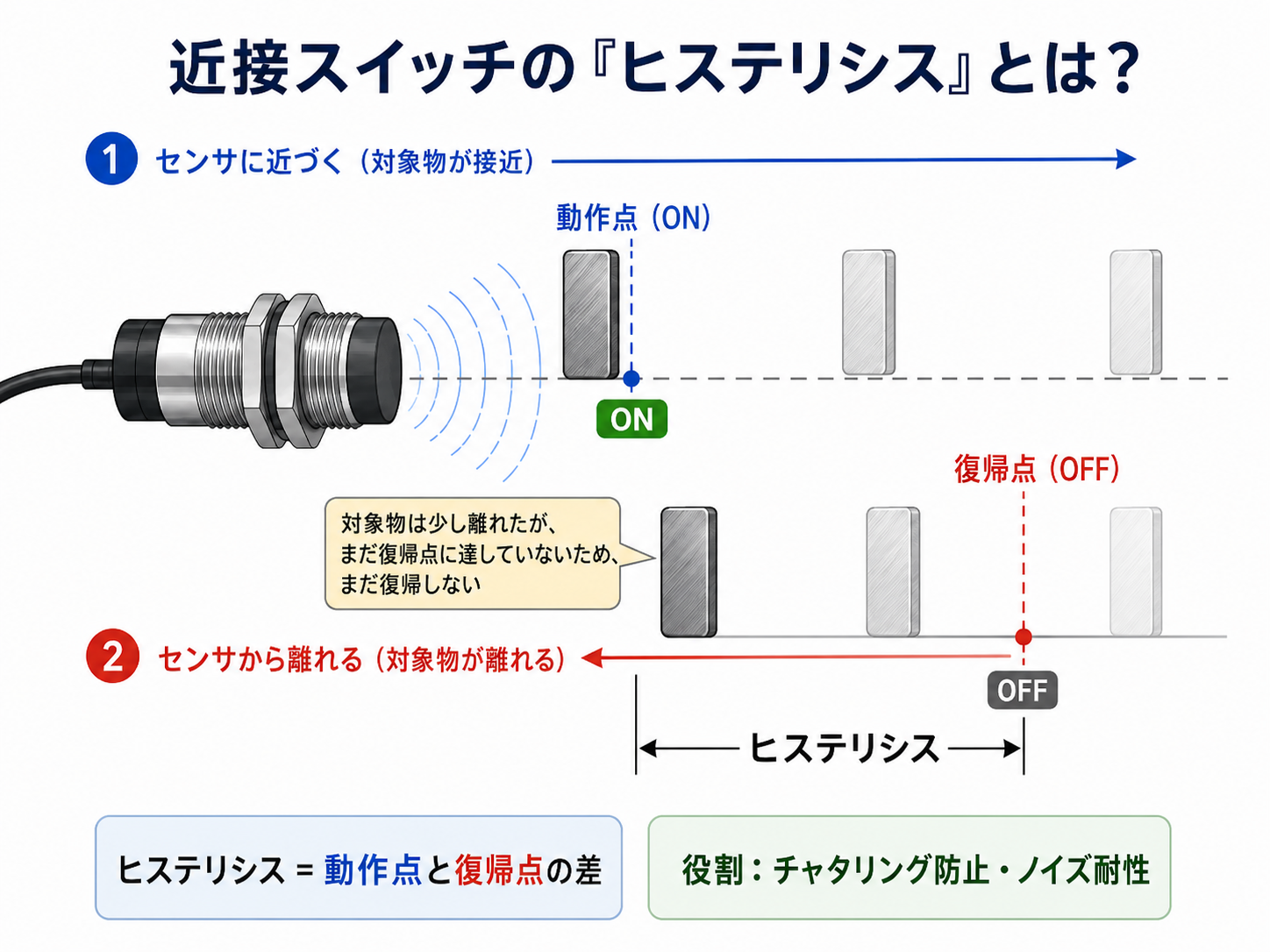

ヒステリシスは、滞留または差動距離とも呼ばれます。これは、接近スイッチの動作距離と解放距離との間の差値を指します。

動作距離：検知対象物が遠方から接近スイッチの感応面に近づき、スイッチがちょうど作動（出力ON）するとき、検知対象物と感応面との間の距離のことです。

解放距離：検知対象物が感応面から離れ、スイッチが動作から解放（出力OFF）になるとき、検知対象物が感応面から離れる最大距離のことです。

ヒステリシスHの数値は、最大動作距離と解放距離の差の絶対値となります。

例を挙げると、定格検知距離が10mmの接近スイッチの場合、物体が8mmまで近づいたときに作動（出力ON）し、物体が9mmまで離れたときに解放（出力OFF）されることがあります。この1mmの差が、まさにヒステリシスです。

ヒステリシスはスイッチの遅延とも呼ばれ、接近スイッチ自体に固有の特性です。これは故障ではなく、意図的に設計されたものです。

二、ヒステリシスの典型的な値はどれくらいか？

異なるブランドやモデルの接近スイッチでは、ヒステリシスの具体的な数値は異なりますが、一般的に以下の範囲に収まります。

業界で一般的な範囲：ヒステリシスは通常、検知距離の3％～20％程度です。

主流の典型的な値：多くの工業用接近スイッチのヒステリシスは5％～15％の範囲に設計されています。

国家基準の要求：一般的に、接近スイッチのヒステリシスは有効動作距離の20％以下であるべきです。

検知距離が10mmの接近スイッチの場合、ヒステリシスは通常0.5mm～1.5mmの範囲になります。メーカーによって数値に多少の違いがあるため、選定時には製品仕様書にある「ヒステリシス」または「リヒステリ」の項目を確認してください。

三、ヒステリシスの役割：臨界振動を防ぐ

ヒステリシスは欠陥ではなく、接近スイッチにとって必要な設計要素です。その主な目的は、検知対象物が臨界位置に達した際に、信号が出る頻繁な振動（専門用語で「チャッタリング（Chattering）」）を防ぐことです。

もし接近スイッチにヒステリシスがなければ――つまり、動作距離と解放距離が等しい場合――検知対象物がちょうど動作距離の臨界位置に置かれているとき、わずかな振動や変位でも、スイッチがONとOFFの間で繰り返し切り替わってしまうことになります。

このような臨界振動の結果として：

- PLCが誤ってトリガーされ、プログラムロジックが混乱する

- リレーコイルが繰り返し吸引・解放され、接点の摩耗や焼損を加速する

- カウンターが誤ってカウントされ、生産データが歪む

- ひどい場合には装置の誤動作を引き起こし、安全上のリスクが生じる

ヒステリシスは、「動作点」と「解放点」の間に一定の距離を設けることで、「緩衝帯域（hysteresis band）」を設定するような働きを持ちます。つまり、検知対象物が解放距離を完全に超えなければ、スイッチは復帰しません。振動幅がヒステリシス帯域内（hysteresis band）であれば、スイッチは臨界振動を発生させません。

四、ヒステリシスは大きいほど良いわけではない

ヒステリシスは振動を防ぐ効果があるものの、大きければ大きいほど良いわけではありません。

ヒステリシスが大きすぎると：検知領域からすでに明らかに離れているのに、スイッチがONの状態を維持してしまうため、装置が「止まるべきなのに止まらない」、あるいは「カウントすべきなのにカウントしない」などの問題が生じ、制御精度が低下する可能性があります。

リフターパラメータが小さすぎる場合：振動に対する安定性が不足し、振動環境下で臨界振動が発生しやすくなる。

国家規格では、リフターパラメータは有効動作距離の20％以下と規定しており、これは「振動防止」と「応答精度」のバランスを取ることを目的としている。

高精度な位置決めや応答速度が極めて重要な用途では、リフターパラメータが小さいモデル（検出距離の1％～10％程度）を選択すること。一方、振動が大きい環境では、信号の安定性を確保するため、リフターパラメータが大きいモデルを選ぶべきである。

五、選定および使用上のアドバイス

製品仕様書を確認する：選定時には「リフター」または「ヒステリシス」パラメータに注目すべきであり、異なるモデル間で差異が大きいため、現場の状況に応じて適切な範囲を選択する必要がある。

振動環境ではリフターを大きく：装置の振動が大きい場合には、リフターが大きめのモデルを選択し、振動による臨界振動を回避する。

高精度環境ではリフターを小さく：精密な位置決めや微小物体の検出など、高精度が求められる場面では、リフターが小さいモデルを優先して選ぶことで、応答精度を確保できる。

設置時に十分な余裕を確保する：検出対象物が完全に離れた後にスイッチが復帰するため、設置時に物体が解放距離以外まで戻れるよう確保する必要がある。そうでない場合、スイッチがON状態で「固定」され、解放されなくなる可能性がある。

日環センサーの全シリーズ接近スイッチ製品は、すべて最適化されたリフターデザインを採用しており、振動防止と応答精度の両立を良好に実現している。製品仕様書にはリフターパラメータの範囲が明記されており（通常、検出距離の5％～15％）、現場の振動レベルや精度要件に基づいて正確に選定することが可能である。日環センサーについてご関心をお持ちの方は、専門的な接近スイッチの選定ガイドや技術サポートをご利用ください。
