本日は、無錫日環センサー科技有限公司が、AGV（自動搬送車）における安全グレーティングの活用方法についてご紹介します。——自動導引車の安全保護。

柔軟な製造とスマート物流の急速な発展に伴い、AGV（自動搬送車）は工場や倉庫でますます普及しています。これらの移動設備は人流と物資の間を往復し、走行経路上の安全対策は真剣に取り組むべき課題となっています。AGVの走行経路上に安全グレーティングを設置することで、人がまたは障害物が経路に入ると即座に運転停止し、衝突を防ぐことができます。しかし、固定設備とは異なり、AGVには安全グレーティングに対して特別な要求があります。

一、なぜAGVには安全グレーティングが必要か？

従来の安全グレーティングは主に固定設備の出入り口の保護に使用されてきました。一方、AGVの現場では、保護対象が「固定された危険箇所」から「移動中の装置」へと変化しています。つまり、グレーティングは車両とともに移動し、走行経路上の障害物や人の動態をリアルタイムで検知する必要があります。

AGV用の安全グレーティングは主に避障機能を担います。AGVの前部に設置され、進行方向の障害物や人をリアルタイムで検知し、減速または急停車をトリガーします。一部のケースでは、ワークステーションとの安全連動にも利用され、AGVと機械装置の接続時に安全連動を実現します。

二、AGV環境における3つの選定ポイント

ポイント1：振動耐性——光軸が車両と共に「揺れ」ないことが重要

AGVの走行中に地面の凹凸、揺れ、始動・停止時の衝撃などが多く生じます。一般的なグレーティングの取り付けブラケットや内部構造は、このような継続的な振動に耐えきれない場合があります。振動により光軸がずれ、信号が断続的に送信される可能性があります。

選定時で注意すべき点：

振動や衝撃に強い設計の安全グレーティングを選択し、衝撃や振動に対する耐性を高める必要があります。

設置時には防振ブラケットや緩衝材を使用して、振動がグレーティング本体に直接伝わるのを抑えること。

定期的にブラケットのボルトが緩んでいないか確認し、グレーティングが正確に位置していることを保証すること。

ポイント2：迅速な応答——ミリ秒単位での反応が必須

AGVの走行速度は通常0.5～2m/sであり、障害物に遭遇した際には極めて短時間で反応しなければなりません。そうでなければ、制動距離が長くなり、衝突を招くことになります。

産業用安全グレーティングの標準応答時間は通常20ms以下が求められます。

高性能な製品の中には、応答時間が10ms以下、あるいはミリ秒単位まで達するものもあり、機械式ブレーキシステムの反応速度を大きく上回ります。

選定時の留意点：

応答時間が短いほど、AGVの安全制動距離も短くなります。そのため、安全グレーティングを危険区域より近い位置に設置することが可能です。

ポイント3：保護等級——AGVが走行するあらゆる環境に対応可能

AGVの作業環境は多様です。クリーンルームから粉塵ラック、屋内から半屋外まで、さまざまな環境に対応できる必要があります。

現在のAGV用安全グレーティングの主流規格はIP67です。防塵・防水性能があり、湿気や粉塵が多い環境にも適しています。

屋外や極端な環境では、一部の製品はIP68、さらにはIP69Kの保護等級を備えています。

粉塵が多い作業場では、粉塵による干渉を抑制できるタイプを選ぶべきです。電磁干渉が強い環境では、電磁干渉を抑制できる設計の製品を選択する必要があります。

三、2種類の設置方式：通路式と車載式

通路式設置（固定グレーティング）

AGVの走行通路の両側に固定グレーティングを設置し、赤外線ビームで保護バリアを形成します。この方式は固定経路のAGVに適しており、照射距離は数メートルから数十メートルに及びます。ただし、通路両側に穴を開けて配線を行う必要があるため、施工に時間がかかります。

車載式設置（片面グレーティング）

グレーティングをAGVの前部または両側に直接取り付けて、車両とともに移動しながら検知を行います。従来の対射式グレーティングと比較して、発射と受信が一体となっており、片側のみの設置でも検知グレーティングを形成できます。コンパクトで設置が容易です。AGVの移動経路が複雑で空間が限られた環境において優位性が顕著です。

四、連動制御：AGVスケジューリングシステムとの連携

単一の安全グリッドは「検知→停止」のシンプルな閉ループしか実現できません。AGV環境では、より優れた解決策として、安全グリッドをAGVスケジューリングシステムや装置のPLCと連動させることが有効です。

典型的な連動ロジックには以下のものがあります。

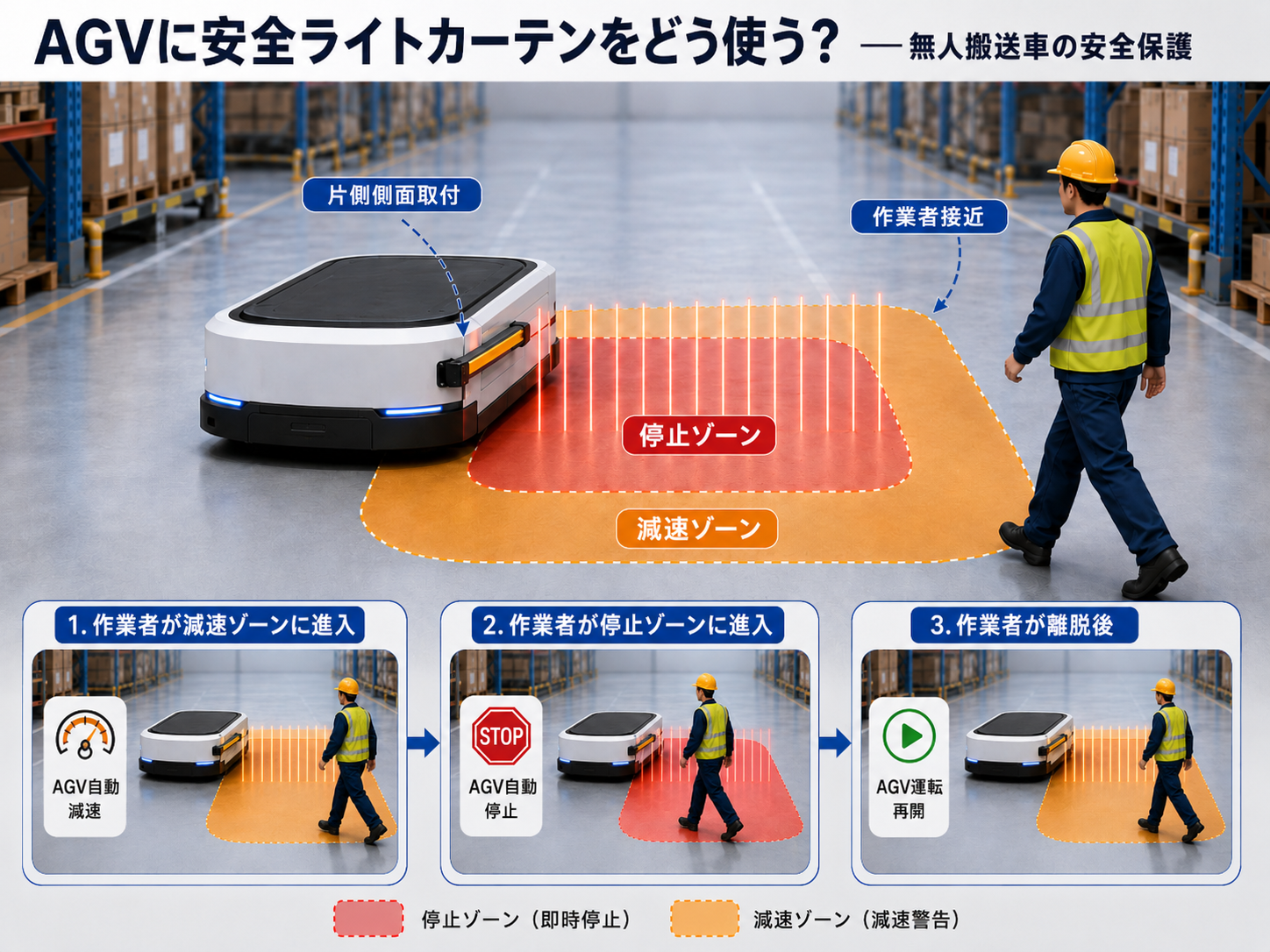

階層応答：警告ゾーン（装置から1～3メートル）に入るとAGVは減速し、危険ゾーン（1メートル未満）に入ると即座に急停止する。

自動復帰：人員または障害物が離れた後、システムが自動的に周囲環境を確認し、迅速に運転を再開する。

ナビゲーションシステムとの連動：AGVスケジューリングシステムと機器の安全グリッドを連動させ、AGVが到着する前に信号を送信することで、安全な連携を実現する。

五、日常メンテナンスのポイント

AGV用の安全グリッドは車両とともに移動するため、固定設置されたグリッドよりも振動や衝撃の影響を受けやすいため、日常的なメンテナンスが特に重要です。

毎日の始業前点検：グリッドが電源供給されていること、インジケーターランプが正常に作動していること、エラーログやロック状態がないことを確認してください。

定期的な清掃：AGVの運行環境は多様であり、レンズにほこりや油汚れが付着しやすいので、定期的に拭き取りを行ってください。

光のチェック：定期的にグリッドのアライメント状態を確認し、光軸のずれがあれば直ちに調整してください。

ブラケットの締め付け：四半期ごとに取り付けボルトを点検し、振動による緩みが原因でグリッドがずれるのを防ぎます。

まとめ

選定基準　重要な要件

耐振動性　衝撃耐性設計、防振ブラケットまたは減震パッド

応答時間　20ms以下（標準）、10ms以下（高性能）

保護等級　IP67を起点とし、過酷な環境ではIP68/IP69Kを選択

設置方式　チャネル式（固定経路）または車載式（柔軟経路）

システム連動　AGVスケジューリングシステムおよびPLCとの連動、階層応答

日環センシングは、AGV移動ロボット向けの安全グリッド製品シリーズを提供しており、応答速度はミリ秒レベルで、保護等級はIP67以上に対応。AGVスケジューリングシステムや装置のPLCとの連動制御もサポートしています。日環センシングをぜひフォローしていただき、専門的なAGV安全保護ソリューションおよび技術サポートをご利用ください。
