本日、無錫日環センシング科技有限公司が3Cスマートフォン製造用基板検査の新ソリューションをご紹介します。それは、日環センシングのREZシリーズ超薄型光電センサーの実戦応用です。

国内の主要な3Cスマートフォンメーカーは、自動化生産ラインにおいて、ローディング盤の位置決め検出という核心的な課題に直面しています。生産ライン上のローディング盤には、スマートフォンのチップやディスプレイなど、さまざまな精密なコア部品が載せられており、これらを正確に予め設定された作業ステーションへ移送する必要があります。これにより、ロボットアームによる後続の把持・組立工程が円滑に進むことが保証されます。ローディング盤の位置決めに誤差が生じると、生産プロセスの中断を招くだけでなく、部品の損傷や完成品の品質基準未達といった一連の問題を引き起こす可能性があります。

プロジェクトの主要な課題

設置スペースの制約：従来のセンサーはサイズが大きいため、ローラーやトラックの狭い設置エリアに適さない。

高速応答の要求：生産ラインは高速で稼働するため、センサーはミリ秒単位で検出を完了し、信号をフィードバックする必要があり、生産リズムに合わせる。

環境適応性の要件：複雑な生産現場では、検出信号が干渉を受けず、安定した出力が保たれることが求められる。

カスタマイズソリューション

多角的な技術評価とシナリオ適応テストを経て、最終的にお客様に日環センシングのREZシリーズ独立型超薄型光電センサーを推奨しました。この製品は、5mmという極限の超薄型設計、超高精度の検出能力、および迅速な応答性により、生産ラインにおける空間的・性能上の課題を同時に解決することに成功しています。

製品のコアポイント

超薄型構造で、設置が柔軟：REZシリーズの独立型超薄型光電センサーは厚さわずか5mmと非常に薄く、料盤のレール側面や上面といった限られたスペースに簡単に埋め込むことが可能です。既存の生産設備の構造を変更する必要がなく、設置が簡単かつ効率的であり、材料の正常な流れにも影響を与えません。

高精度検出、位置決めが正確：このセンサーはΦ4mm以上の不透明物体を安定して識別でき、光信号の変化を感知することで、料盤が指定位置に到達したかどうかを正確に判断します。これにより、位置ずれのリスクを完全に排除できます。

高速応答、リズムに適応：センサーの応答速度は1msまであり、検出と信号出力が迅速に行われます。高速動作するロボットアームや生産ラインのリズムと完璧に同期し、生産遅延を効果的に防ぎ、全体の生産効率向上を支援します。

耐干渉性が高く、安定した運転：REZシリーズのセンサーは複雑な環境下での干渉に対する優れた耐性を持ち、過酷な生産環境下でも検出信号の信頼性と連続性を維持します。これにより、生産プロセスのスムーズな進行を保証します。

プロジェクト実施の成果

生産ラインに日環センサーREZシリーズの超薄型光電センサーを導入することで、顧客は料盤の移動過程における精密な検出とリアルタイム監視を実現し、以下の多様なメリットを達成しました。

✅ 生産効率が大幅に向上：材料盤の位置検出に誤差なし、ロボットアームの把持成功率が大きく高まりました。

✅ 製品品質の継続的な改善：位置決めの誤差による部品損傷や組み立てミスを完全に回避しました。

✅ メンテナンスコストの効果的な削減：センサーは干渉耐性に優れ、長期間の運転でも安定性が高く、故障による停止時間やメンテナンスコストを大幅に削減します。

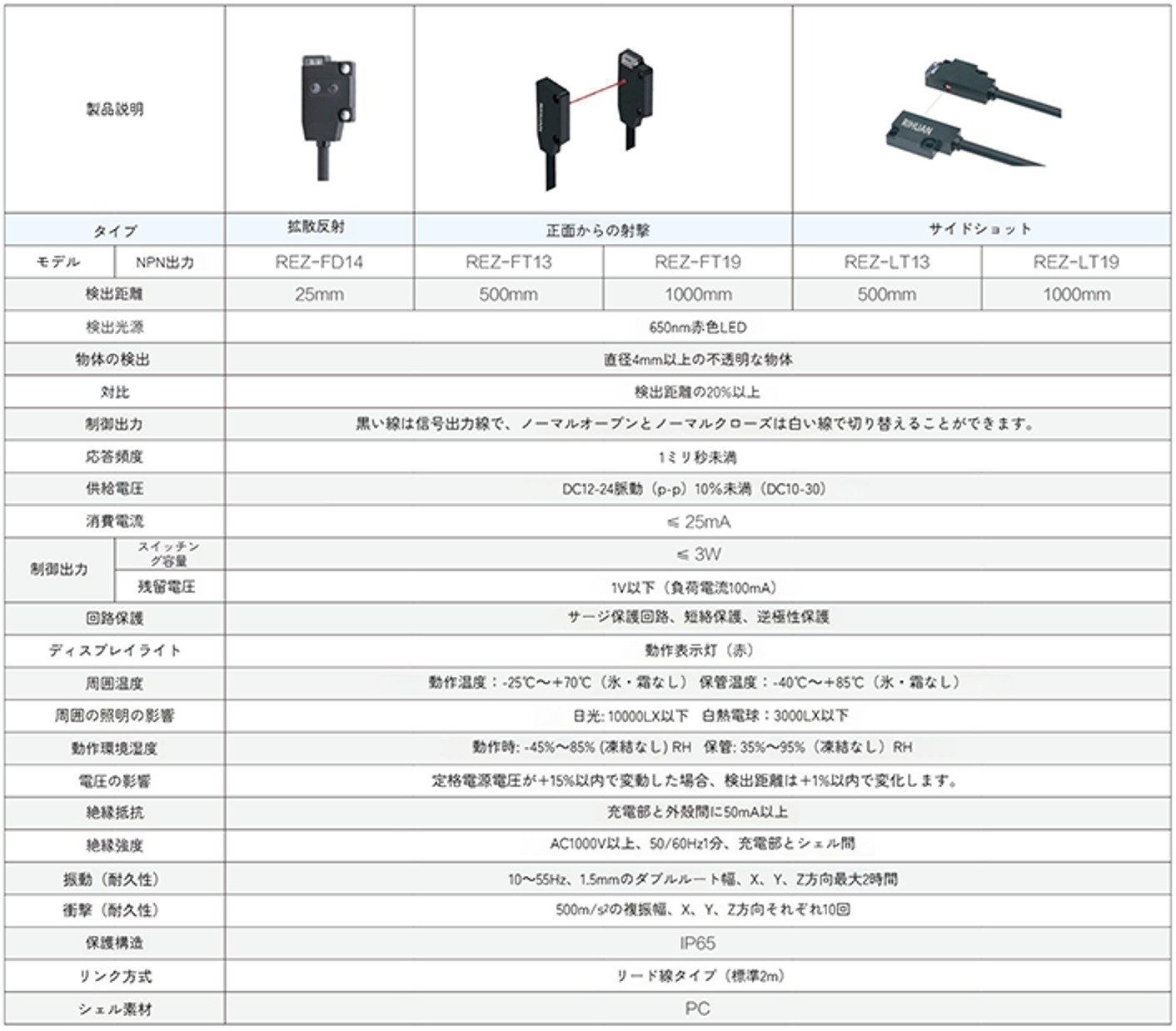

製品の詳細パラメータ
