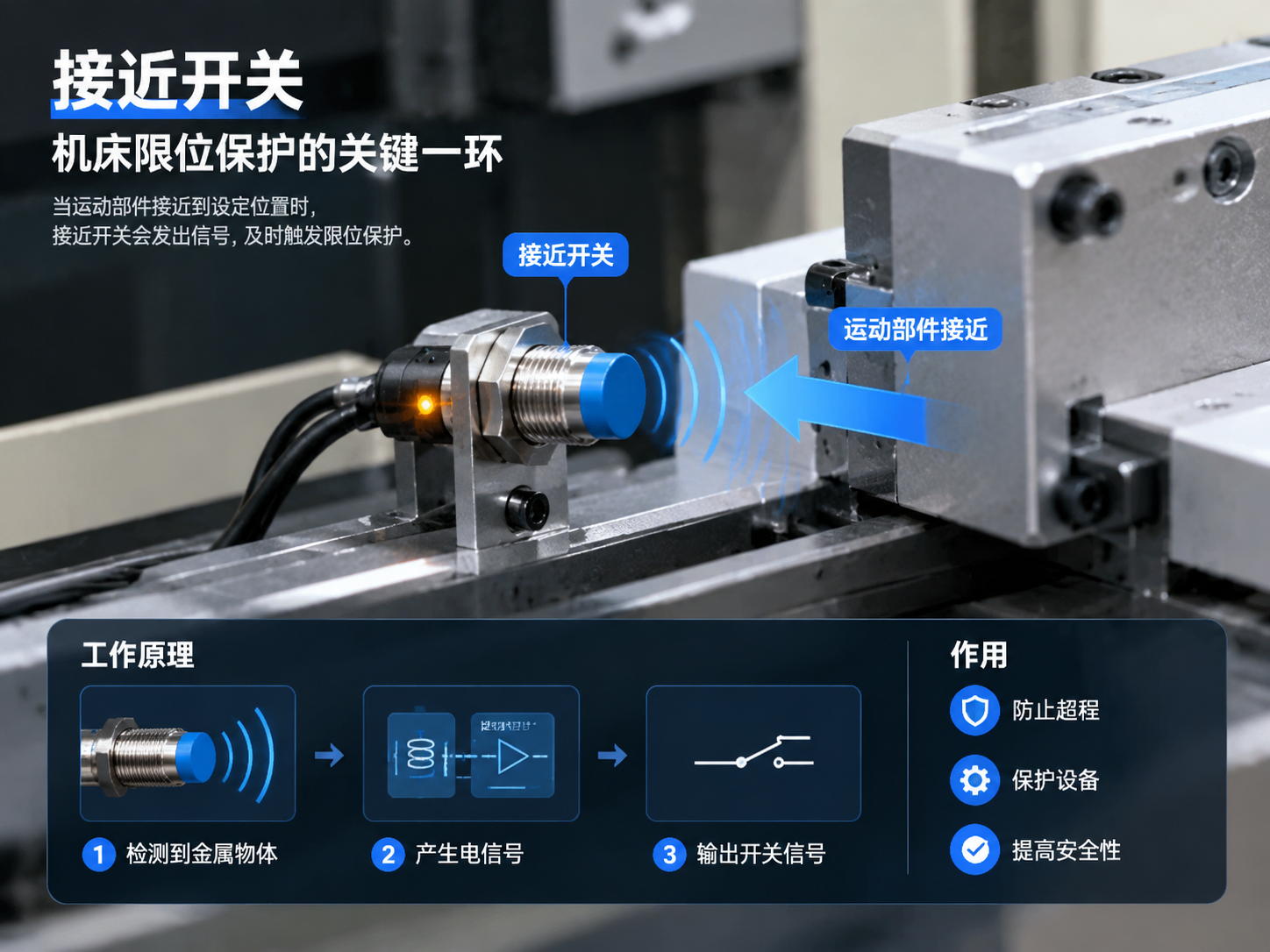

今天由无锡日环传感科技有限公司为大家介绍机床限位保护中的关键一环：接近开关是如何工作的？
在工业机床的自动化运行中，移动部件的行程控制直接关系到设备的安全与加工精度。如果工作台在运行中超出了安全的物理极限（即超行程），就极易引发机械碰撞甚至设备损坏。为了实现精准的限位保护，接近开关扮演着至关重要的角色。
结合机床限位保护的工作原理，我们来拆解一下这套系统是如何实现“监测—反馈—停机”这一完整闭环的。
一、系统核心构成
一套完整的机床限位保护系统通常包含以下几个关键部分：
驱动电机：作为动力源，带动工作台沿导轨进行直线运动。
移动工作台：执行加工动作的主体，需要在设定的轨道内运行。
限位位置（金属挡块）：安装在工作台运动的极限位置，作为触发信号的目标物。
安装支架：用于固定接近开关，并允许工程师调整其安装位置，以便精准设定感应距离。
接近开关：核心检测元件，负责在非接触状态下检测金属挡块是否靠近，从而输出到位信号。
控制器：系统的“大脑”，负责接收开关信号并下达控制指令。
二、工作过程解析
当机床开始运转时，限位保护是如何一步步介入的？
第一步：机构开始移动。控制器下达指令，驱动电机启动，带动移动工作台向设定的限位方向运动。
第二步：接近限位位置。随着工作台的移动，其边缘的金属挡块逐渐靠近安装在极限位置处的接近开关。
第三步：开关检测到位。当金属挡块进入接近开关的感应范围时，接近开关迅速动作，检测到挡块并输出一个电信号。
第四步：控制器发出停机指令。这个信号被立即传送至机床的控制器。控制器经过逻辑判断后，瞬间向驱动电机发出“停止（STOP）”指令。
第五步：完成保护与复位。驱动电机断电刹车，工作台停止运动，成功避免了超行程。此时设备进入安全状态，操作人员可在排除情况后手动或自动复位。
三、应用价值
将接近开关应用于机床限位保护，其核心价值在于防患于未然。它不仅能有效防止设备因超行程发生的硬性机械碰撞，保护丝杠、导轨等精密部件免受损坏，还能大幅提高整套机床设备的安全性和运行可靠性。由于接近开关属于非接触式检测，无机械磨损，其自身也具有极长的使用寿命。
日环传感提供多种规格的电感式接近开关，具备响应速度快、检测精度高、抗干扰能力强等特点，广泛应用于各类机床的限位检测与位置控制。欢迎关注日环传感，获取专业的传感器选型指导与技术支持。
