今天由无锡日环传感科技有限公司为大家介绍槽型光电的“槽宽”选多大？——5mm、15mm、30mm分别用在哪儿？

槽型光电传感器（也称U型光电开关）将发射器与接收器封装在同一壳体的凹槽两侧，被测物体穿过凹槽阻断光路来触发信号。相比分体式对射光电，它结构紧凑、抗干扰能力强，发射器与接收器之间的槽宽直接决定了能通过的最大物体尺寸。

选型核心原则只有一条：槽宽必须大于被检测物体的最大尺寸，并留出足够余量——否则物体无法自由通过槽口，可能损坏传感器内部结构。

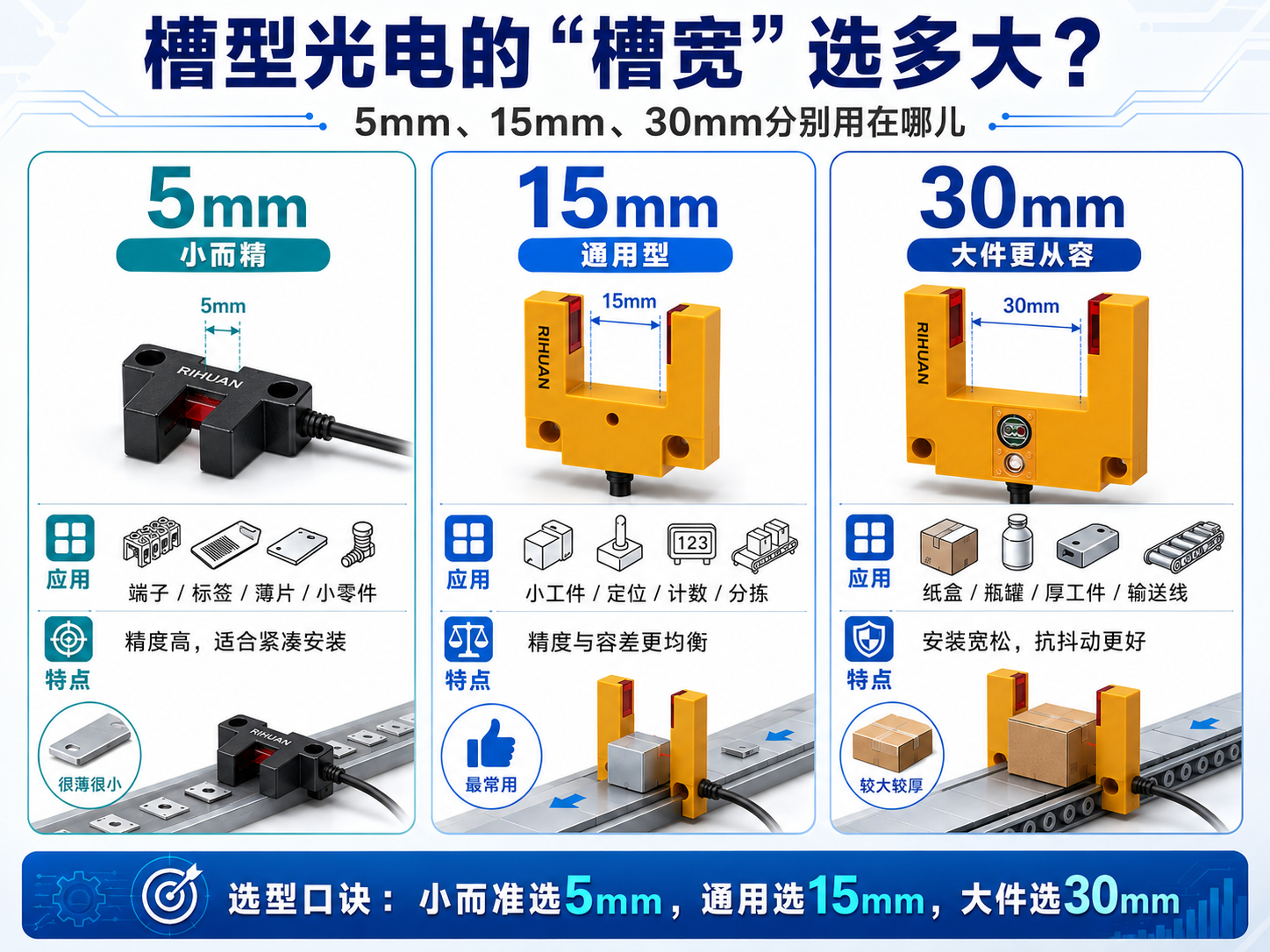

目前市面常见的槽宽规格主要有5mm、15mm、30mm三种。以下逐一说明。

一、5mm槽宽：小零件检测的“精密尺”

5mm槽宽适合检测厚度在5mm以内的薄片、细小物体或精密部件。

典型应用场景：

• 电子制造：芯片引脚检测、料盘料带的位置检测与上料计数

• 精密机械：微型零件的有无检测、计数、位置定位

• 自动化机构：滑动导轨/直线模组的限位与定位、挡片计数、转盘分度位置检测

• 办公与消费设备：点钞机纸币计数、打印机纸张检测

5mm槽宽的传感器体积小巧，适合安装在空间受限的设备内部。部分高端型号可检测最小0.8×1.8mm的微小物体，精度可达0.03mm以下。

选型提醒：检测物体厚度应明显小于5mm，并留足间隙，避免物体卡在槽内或刮伤传感器内壁。

二、15mm槽宽：通用自动化的“主力军”

15mm槽宽是工业自动化中最常用的中等规格，适配中型工件定位检测，广泛应用于各类常规自动化场景。

典型应用场景：

• 机械臂定位：精准捕捉工件位置，助力机械臂精准作业与工件精准对位

• 包装与物流：包装机械中的产品检测、物流分拣系统中的包裹通过状态检测

• 电梯与输送设备：电梯平层控制、输送带上的物体定位

• 汽车零部件：汽车零部件定位检测

15mm槽宽提供了比5mm更大的通过空间，可以容纳尺寸更大的工件，同时传感器本身的体积适中，安装灵活。

选型提醒：检测物体厚度应在15mm以内。如果物体尺寸接近15mm，建议选用更大槽宽或预留余量，避免因工件尺寸波动或安装误差导致卡滞。

三、30mm槽宽：大型工件的“通行证”

30mm是大槽宽规格，适配大尺寸工件通过检测，适用于大型零部件、板材等检测场景。

典型应用场景：

• 大型工件检测：自动化设备上进行30mm以内的工件有无或到位检测

• 工具与齿轮检测：工具断裂检测、齿轮测速、标签检测

• 位置控制与边缘检测：夹具位置控制、工件脱模、托盘搬移

• 食品与包装机械：食品、医药、包装、印刷机械上的标记与色标检测

部分30mm槽宽的产品采用坚固金属外壳，最高响应可达20微秒，检测精度可达0.1mm。

选型提醒：检测物体厚度应在30mm以内。

选型总结

日环传感提供槽宽5mm、15mm、30mm三种规格的槽型光电传感器，覆盖小零件计数、中型工件定位、大型工件通过检测等各类场景。产品采用一体化红外对射设计，出厂前完成精准对位，通电即可使用，无需现场调试。欢迎关注日环传感，获取专业的槽型光电选型指导与技术支持。
