今天由无锡日环传感科技有限公司为大家介绍光纤传感器的“光纤弯曲半径”是多少？弯太急会怎样？

光纤传感器在工业检测中应用广泛，其核心优势之一是光纤本身柔软可弯曲，能在狭小空间内灵活布线。但“可弯曲”不等于“随便弯”——每一根光纤都有其最小弯曲半径的限制。弯得太急，轻则信号衰减、检测不稳，重则光纤折断、传感器报废。

一、什么是“最小弯曲半径”？

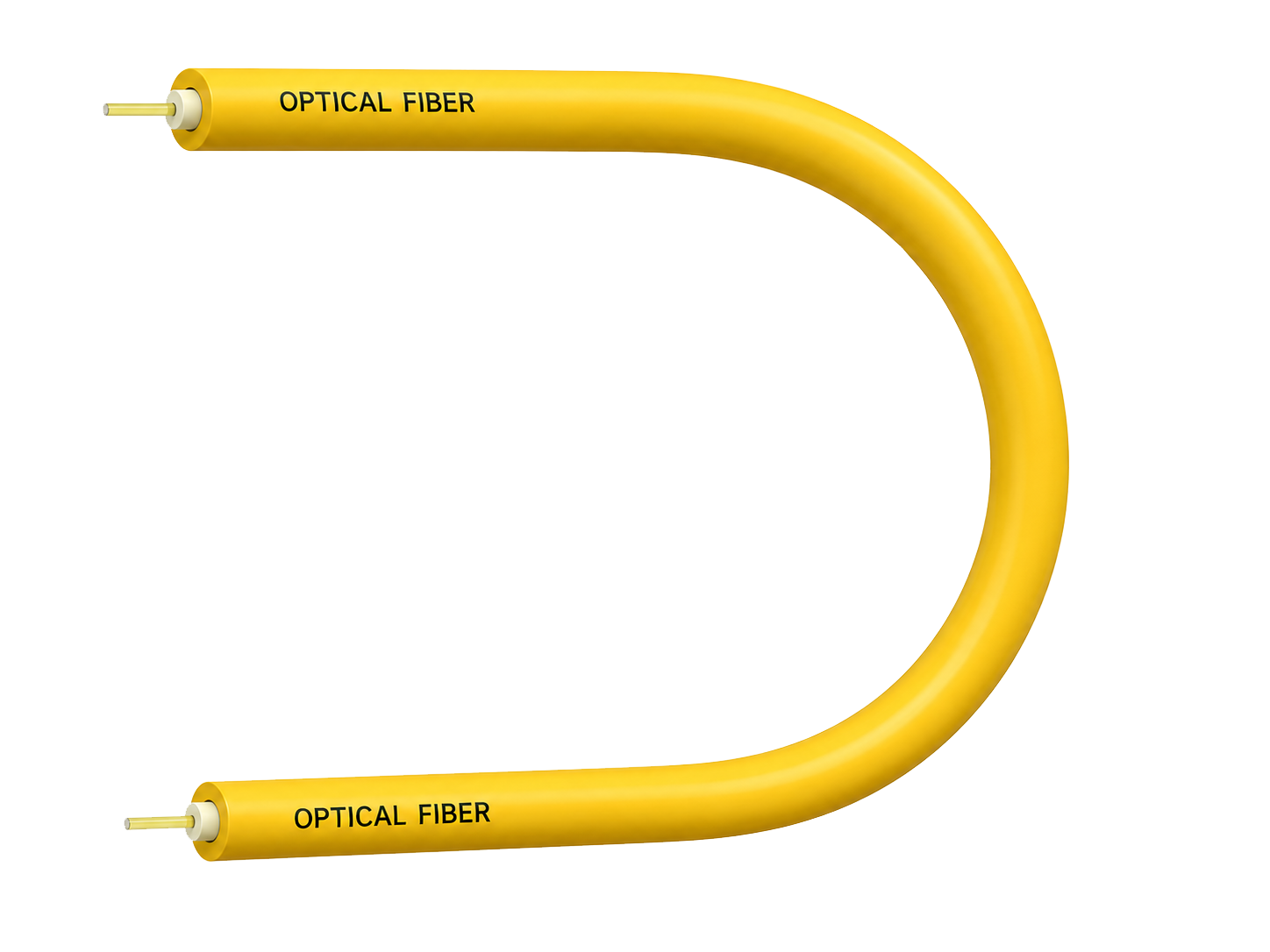

最小弯曲半径，是指光纤在不引起显著光损耗或物理损坏的前提下，所能弯曲的最小半径。这个半径通常以光纤中心轴到弯曲处的最短距离来衡量，单位是毫米（mm）。

不同光纤材质和结构的最小弯曲半径不同：

• 塑料光纤柔韧性较好，允许的弯曲半径相对较小。

• 玻璃光纤（石英光纤）较脆，对弯曲更敏感，要求更大的弯曲半径。

以欧姆龙（Omron）光纤传感器为例，其产品手册明确要求：光纤电缆的弯曲半径应在20mm以上。对于直角弯折，建议的最小弯曲半径为25mm，以维持额定检测距离。虽然最尖锐的直角弯折可允许在10mm半径下进行，但这会导致检测距离缩短。

对于常见的光纤跳线，标准建议为：静态弯曲半径≥20mm，动态弯曲半径≥40mm。这意味着光纤在固定安装后（静态）和在使用中反复弯折（动态）时，对弯曲半径的要求是不同的——动态使用时的弯曲半径应更大。

二、弯太急会怎样？

1. 光信号衰减，检测距离缩短

光纤传输光的原理是全内反射——光在纤芯与包层界面不断反射前进。当光纤弯曲时，部分光线在弯曲处的入射角发生变化，小于临界角，无法被全反射，而是穿透界面形成消逝场，造成光能量损失。弯曲半径越小，损耗越大。

对于工业光纤传感器，这种损耗的直接后果是：到达接收端的光信号减弱，传感器检测距离缩短，或对小物体的检测能力下降。欧姆龙明确指出，虽然10mm半径的急弯在物理上可行，但会导致检测距离缩短。

2. 信号不稳定，测量结果不可靠

当光纤弯曲半径接近或小于临界值时，光损耗会显著增加。对于测量型光纤传感器，光信号的波动会直接影响测量精度和稳定性。光纤弯曲会产生损耗、降低传感信号强度，在极端情况下甚至会导致传感信号的消失。

3. 光纤折断，彻底报废

光纤本身是玻璃或塑料纤维，过度弯曲或反复弯折会导致内部断裂。一旦光纤折断，光信号完全无法通过，传感器彻底失效，只能更换光纤头。特别需要注意的是，光纤插头根部是最容易因折弯而受损的部位，应避免在此处施加弯曲应力。

三、正确布线的实用规则

1. 记住最小弯曲半径

工业光纤传感器的弯曲半径通常不应小于20mm。直角弯折时建议不小于25mm。在距离传感器15mm范围内，光纤头不应弯曲。

2. 第一个弯和最后一个弯尤其重要

从放大器出口处开始，第一个弯折点距离放大器至少20mm；接近传感头处的最后一个弯折点同样至少20mm。这两个位置是光纤应力最集中的地方。

3. 禁止的行为

• 不要强力拉伸光纤电缆

• 不要踩踏光纤电缆或在上面放置重物

• 不要过度弯折超过允许的弯曲半径

• 不要弯折光纤的边缘（插头根部）

• 不要对光纤单元施加超过1kg或3kg的力（光纤很细，需格外注意）

4. 固定与保护

• 使用尼龙扎带或线夹固定光纤电缆

• 避免使用会压迫光纤的U形扎带

• 对于振动较大的环境，可将光纤绕成一个圈来吸收振动

四、不同光纤类型的参考值

小结

光纤传感器的弯曲半径不是可以随意对待的参数。20mm是大多数工业光纤传感器的最低门槛——低于这个值，光信号衰减、检测距离缩短；远低于这个值，光纤可能直接折断。布线的黄金法则是：给光纤留足弯曲空间，弯要缓、拉要轻、根要护。

日环传感适配全系列光纤传感器及光纤单元，提供标准型、耐弯曲型等多种光纤线缆选项，满足不同布线环境需求。欢迎关注日环传感，获取专业的光纤传感解决方案。
