今天由无锡日环传感科技有限公司为大家介绍光电传感器“长线缆布线”有什么限制？——压降和干扰的双重挑战。

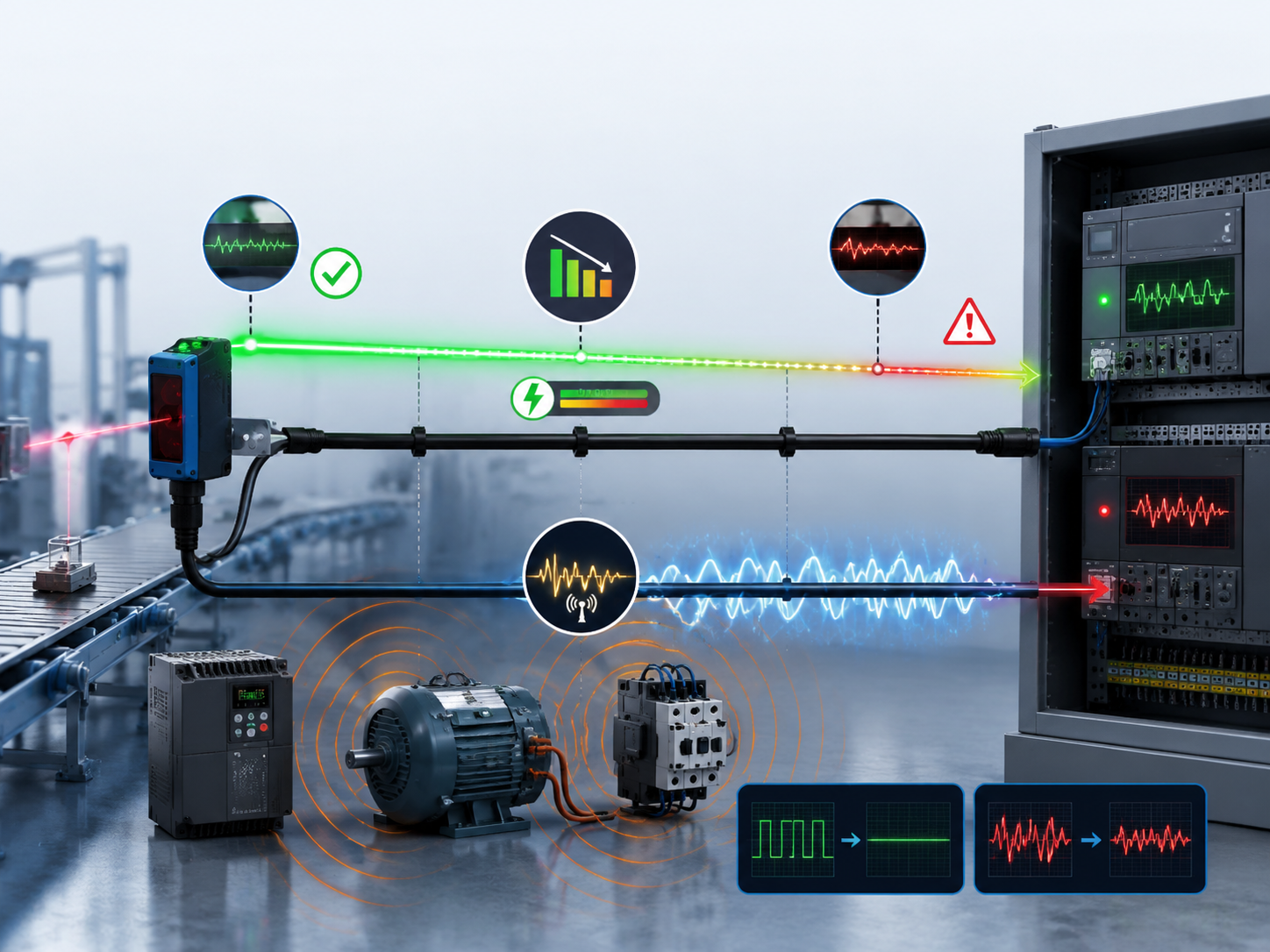

在工业现场，控制柜与传感器安装位置往往相距较远，长线缆布线是常见需求。但很多人在拉长线时忽略了一个关键问题：线缆不是无限延长的。 当线缆长度超过一定限度，压降和电磁干扰会同时来袭，导致传感器信号不稳定甚至完全失效。

一、压降：线缆越长，电压越低

光电传感器通常需要稳定的直流电压供电（常见为12~24V DC）。铜导线本身存在电阻，线缆越长、截面积越小，电阻就越大。当电流流过导线时，会在导线上产生电压降。

实际案例：某包装线使用0.3mm²导线为24V传感器供电，因线缆过长导致传感器实际工作电压仅剩18V，频繁出现故障。将线缆更换为0.75mm²后，故障率下降了90%。

计算公式为：ΔU = I × R = I × (ρ × L / S)，其中ρ为铜的电阻率（约0.0175Ω·mm²/m），L为线缆长度，S为导线截面积。

如果传感器最低工作电压为10V，供电电压为24V，那么允许的线路压降最多为14V。线缆越长、电流越大，压降越严重。当压降过大，传感器实际工作电压低于其最低工作电压时，就会出现指示灯能亮但输出驱动不了负载、信号时有时无等“假亮真失效”的现象。

解决思路：

• 选用更大截面积的线缆（如0.3mm²以上）

• 计算总压降，确保传感器端电压仍在其额定工作范围内

二、电磁干扰：线缆越长，天线效应越强

长线缆面临的另一个问题是电磁干扰。光电传感器通过高频调制产生电信号，在高频下，一根导线等效为一个电感。线缆越长，接收到的电磁辐射干扰就越强。

当信号线与变频器电缆、电机动力线等强电线路平行走线，或放在同一个配线管中时，会因电磁感应导致传感器误动作。长线缆尤其容易受此影响。

典型症状：

• 目标物体静止，传感器输出却频繁通断

• 设备运行大功率电机时，传感器信号乱跳

• 无明显遮挡，光栅却频繁误报警

抗干扰措施：

• 分开走线：信号线与强电线路必须分开线槽，避免平行走线，交叉时保持直角

• 使用屏蔽电缆：长距离布线时，信号线应改用屏蔽电缆，屏蔽层单端接地

• 与高压线和动力线保持距离：避免并行配线或使用同一配线管

三、NPN和PNP在长距离传输中的差异

长距离布线时，不同输出类型的光电传感器表现不同：

• NPN开路集电极输出：超过100米传输时优先选用。NPN输出在导通时将信号线拉低到0V，驱动能力相对更强，长距离传输时信号完整性更好。

• PNP输出：长距离传输时高电平信号容易受线路电容和漏电流影响，信号衰减更明显。

部分光电传感器规格书明确指出：延长电缆时，可通过截面积为0.3mm²以上的电缆将全长延长至100m。但这只是电气上的极限，实际使用中还需考虑干扰因素。

四、超过100米怎么办？

如果现场布线距离超过100米，以下几种方案可供选择：

方案一：加粗线缆截面积
使用更大截面积的导线（如0.75mm²或1.0mm²）可有效降低线路电阻，减少压降。但线缆越粗，成本和布线难度也越高。

方案二：中继放大
在传感器输出端与控制器之间增加信号中继放大器或中间继电器，将信号重新放大后继续传输。

方案三：改用光纤传感器
光纤传感器通过光纤传输光信号，不受电磁干扰影响，且传输距离远（可达数公里），是长距离检测的优选方案。

方案四：无线传输
在布线极其困难或距离特别远的场合，可考虑无线传感器方案。

五、工程建议

一句话总结：长线缆布线的核心是“压降要算、干扰要防、输出要选对”。线拉得越长，越要关注这三个问题——否则传感器装得再好，信号也传不回来。
