今天有无锡日环传感科技有限公司为大家介绍安全光栅的“盲区”你知道吗？上下两端其实测不到。

安全光栅通过发射器和接收器之间的红外光束阵列形成一道无形的保护屏障。许多用户以为光幕覆盖的整个区域都能有效检测，但事实并非如此——光栅的上下两端各有一段无法检测的“盲区” 。如果危险源恰好位于盲区之内，光栅形同虚设，操作人员可能在不触发停机的情况下直接接触到危险运动部件。

一、什么是光栅的盲区？

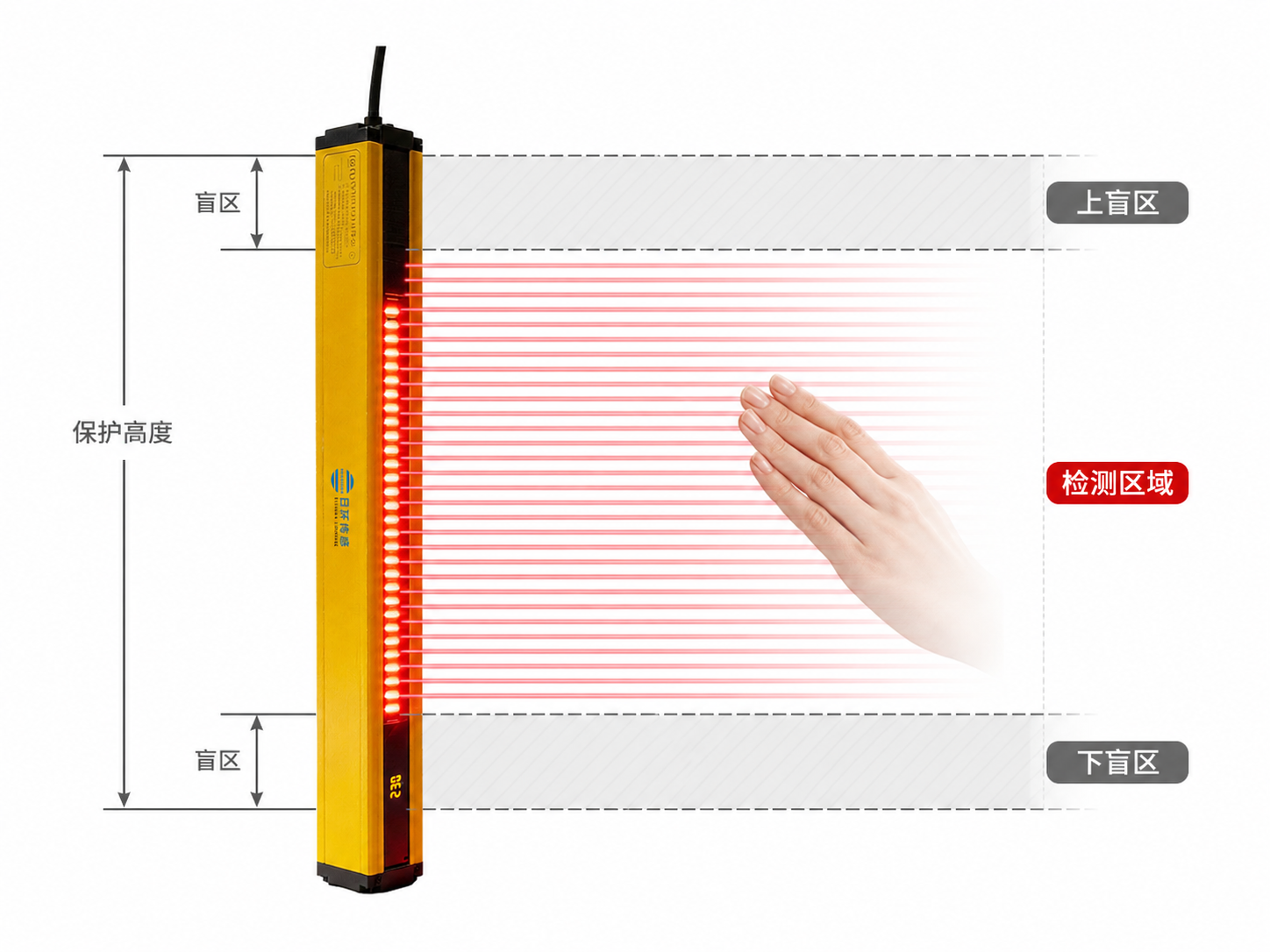

盲区，是指安全光栅无法有效检测物体进入的区域。它位于光幕的最上端光束之上和最下端光束之下。

光栅的有效检测范围由最上端光束到最下端光束之间的垂直距离决定，这个范围被称为保护高度。而在保护高度之外、光栅物理外壳之内的上下两端区域，由于没有光束覆盖，任何物体进入都不会被检测到。

二、盲区是怎么形成的？

盲区的存在并非设计缺陷，而是由光栅的结构决定的。

安全光栅的发射器和接收器内部包含电路板、光学透镜和外壳。最上端和最下端的光束无法布置到外壳的最边缘——透镜需要一定的安装空间，外壳本身也有厚度。因此，从外壳边缘到第一束光之间，必然存在一段没有光束覆盖的物理间隙。

这个间隙就是盲区。不同品牌和型号的光栅，盲区大小各不相同，通常在几毫米到几十毫米之间。用户在选型时，应当从产品手册中查明确切的盲区尺寸。

三、盲区的安全风险：危险源刚好藏在盲区里

盲区的存在带来了一个容易被忽视的安全隐患：如果设备的危险运动部件恰好位于光栅的盲区高度范围内，操作人员的手臂或工具可以从盲区伸入而不被检测到。

例如：

• 一台冲压设备的危险区域开口高度为400mm，选用了保护高度为400mm的光栅，但光栅上下各有15mm的盲区。实际有效保护高度只有370mm，上下各留有15mm的缝隙——人的手指或小型工具完全可以从此通过而不触发停机。

• 输送带入口处的光栅安装后，底部盲区刚好与输送带平面平齐，操作人员弯腰从下方伸手取物时，手从盲区穿过，光栅毫无反应。

盲区内的风险往往被用户忽略，因为光栅的指示灯可能一切正常——没有人进入有效检测区域，自然不会触发报警。但危险恰恰发生在“没有人进入”的假象之下。

四、如何应对盲区？

第一，选型时查盲区参数。 安全光栅的产品手册中通常会标注盲区（或“无效检测区域”）的具体尺寸。选型时，保护高度应大于危险区域的实际开口高度，预留出上下盲区的余量。例如，危险区域开口高度为400mm，光栅上下盲区各为15mm，则至少应选用保护高度≥430mm的光栅。

第二，安装时调整位置。 将光栅的上下盲区对准不可能有人进入的区域——例如上方盲区对准设备的固定结构件，下方盲区对准地面或设备基座。确保任何可能伸入人体部位的区域都有光束覆盖。

第三，增加辅助机械防护。 如果危险区域尺寸与光栅保护高度无法完美匹配，可在盲区位置加装固定防护挡板或围栏，从物理上阻止人员从盲区进入。

第四，对于特殊危险源，考虑多光栅组合或安全激光扫描仪。 如果危险区域的形状不规则，或需要覆盖的范围超出了单套光栅的能力，可考虑使用两套光栅拼接覆盖，或选用安全激光扫描仪来实现更灵活的区域保护。

五、小结

安全光栅的盲区不是一个可以忽略的细节——它是实实在在的防护漏洞。选型时只看保护高度而忽略盲区，可能导致“以为保护住了，实际上留了门”的危险局面。

日环传感的安全光栅产品在手册中明确标注上下盲区尺寸，并提供多种保护高度规格，帮助用户精准匹配现场需求。欢迎关注日环传感，获取专业的选型指导与安全防护方案。
