本日は無錫日環センサー科技有限公司が、安全グレーティングの設置における「回避不可能な原則」についてご紹介します。つまり、グレーティングを設置したからといって、必ずしも安全とは限りません。

安全グレーティングを設置し、表示灯が点灯して、装置が正常に動作するようになったと多くのユーザーは考えます。しかし現実には、グレーティングを設置したからといって安全であるわけではなく、グレーティングの位置が正しく設置されていることが重要です。もし人が側面、上部、または下部からグレーティングを迂回して危険源に接触できる場合、そのグレーティングは設置したことにならないのです。

安全グレーティングが危険を効果的に防止できるかどうかは、グレーティング自体および制御回路が要求される安全性能レベルに達しているかどうかだけでなく、グレーティングを正しく設置することが必要であり、それによってリスクを効果的に低減できます。このため、「回避不可能な原則」という安全グレーティング設置の核心的な原則が導かれました。

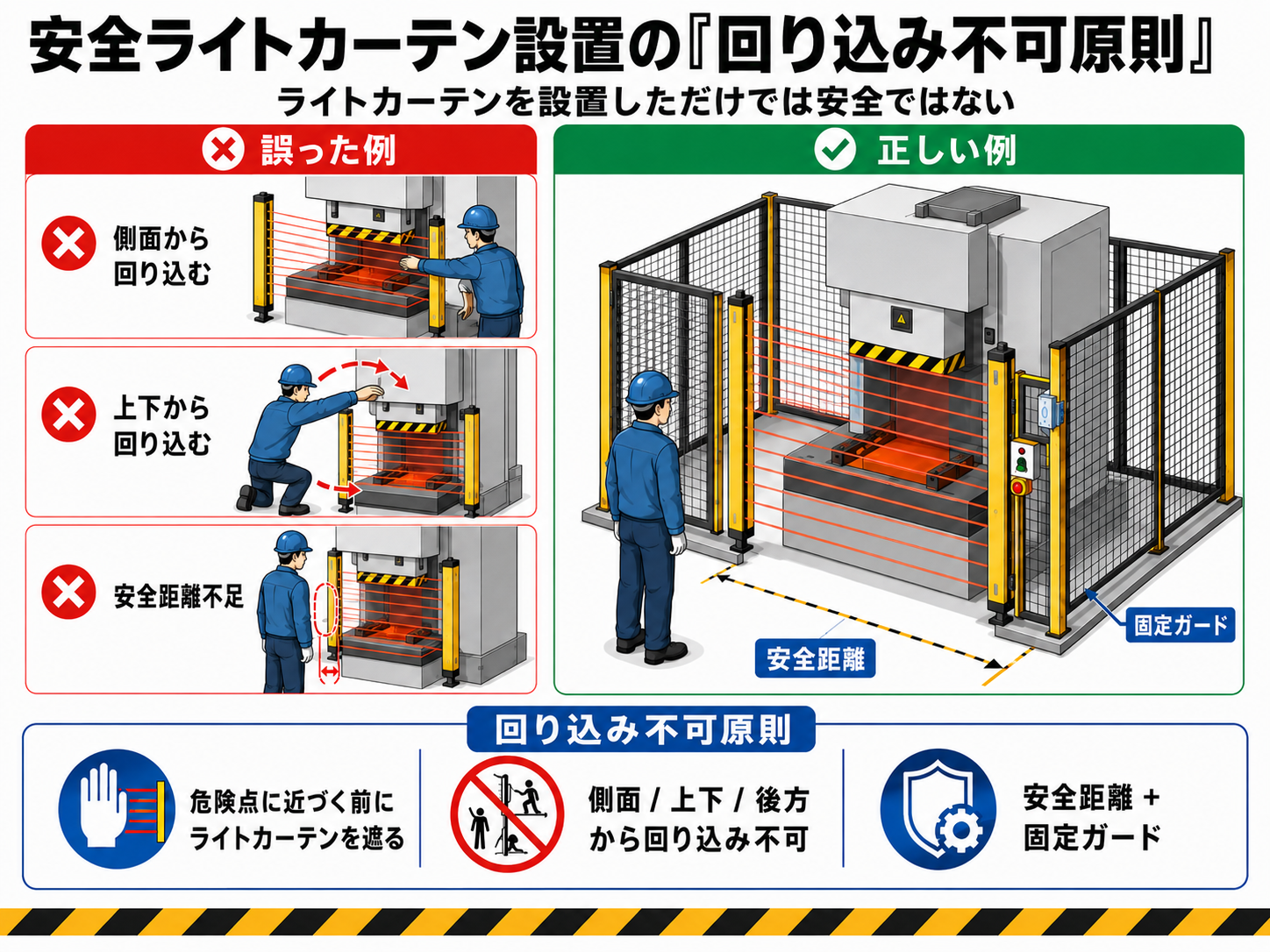

一、「回避不可能な原則」とは何か？

簡単に言えば、グレーティングの検出領域には盲点があってはなりません。グレーティングを設置した後、人員がグレーティングの上部、下部、または側面から検出領域を迂回して危険な運動部品に接触することを完全に防ぐ必要があります。

グレーティングの上部または下部に固定された保護装置がある場合、その保護装置は対応する方向からの迂回を効果的に阻止できる必要があります。上部または下部に固定保護装置がない場合は、グレーティングと危険箇所との間に十分な安全距離が必要です。この距離はEN ISO 13855規格の式や表に基づいて計算しなければなりません。

二、最も一般的な3つの「迂回」リスク

1. 底部から進入する

グレーティングの最下部にある検出光束が地面より高すぎると、人がうつ伏せになったり腰をかがめて、グレーティングの下から危険区域に入ることができ、検出されない可能性があります。これは現場で最も見過ごされがちな盲点です。

2. 上部から飛び越える

グレーティングの最上部にある検出光束が地面より低すぎると、人が足を上げてグレーティングを跨いで危険区域に入ることができます。特に高さの低いグレーティングの場合、このリスクは非常に顕著です。

3. 側面から迂回する

グレーティングの設置幅が危険区域の開口幅よりも狭い場合、あるいはグレーティングの両側に隙間がある場合、人員がグレーティングの側面から検出領域を迂回して危険区域に入ることが可能になります。

これら3つの迂回方法のいずれかが成立すれば、グレーティングの保護機能は完全に失われてしまいます。

三、「回避不可能な原則」を満たす方法

方案一：固定保護装置の設置

グレーティングの上部および下部に金属製のバリアや保護ネットなどの固定機械的保護装置を設置し、物理的に迂回経路を遮断します。これらの保護装置のサイズと強度は、対応する方向から通過する人員を完全に阻止できるものでなければなりません。

方案二：標準設置高さの要件を満たす

EN ISO 13855規格によれば、グレーティングが人の身体の進入を防止する安全検出装置として使用される場合：

最下部の検出光束が検出平面（例えば地面）から離れる距離は300mm未満でなければならない——これにより、底部から進入するのを防ぎます。

最上部の検出光束が検出平面から離れる距離は900mm以上でなければならない——これにより、上部から横断するのを防ぎます。

また、多光束グレーティングの推奨設置高さも規定されています。4光束の場合は300mm、600mm、900mm、1200mm；3光束の場合は300mm、700mm、1100mm；2光束の場合は400mm、900mmが推奨されます。底面は300mm以下、頂面は900mm以上という2つの赤線は厳密に守らなければなりません。

もしグレーティングの設置高さが上記の要件を満たせない場合は、固定保護装置を追加して補完する必要があります。

方案三：最小安全距離の計算と確保

迂回を防ぐだけでなく、グレーティングは危険箇所から十分な距離に設置され、検出から遮蔽物まで、そして設備が完全に停止するまでの間、人員が危険部品に触れることを確実に防ぐ必要があります。安全距離の計算式はS = K × T + C であり、ここでKは接近速度、Tは総停止時間、Cは付加価値を表します。具体的な数値はEN ISO 13855規格に従って計算する必要があります。

四、よくある誤り

光柵のみ設置し、回避措置を一切行わない場合：最下部の光束が地面から300mm以上離れているか、または最高の光束が900mm以下である場合、また固定保護装置を設置していないと、作業員が底部から穴をあけて進入したり、頂部から飛び越えたりできる可能性があります。

光柵の幅が危険区域の開口部より狭い場合：両側に隙間が残っているため、作業員が横から通過できる可能性があります。

安全距離のみを計算し、回避措置を無視する場合：安全距離は「遮蔽物を検知して機器が停止するまでの間に危険箇所に接触しない」ことを保証しますが、回避措置は「人がまったく入り込まない」ことを保証します。これらは同時に満たす必要があります。

光柵を設置したからといって機械的保護が不要だと考える場合：光柵は電気センサー型保護装置であり、固定保護装置は物理的なバリアです。両者は補完関係にあり、互いに代わるものではありません。

まとめ

点検項目 要件

底部からの侵入防止 最下部の光束が地面から ≤ 300mm、または固定保護装置を追加

頂部からの転覆防止 最高の光束が地面から ≥ 900mm、または固定保護装置を追加

側面からの回避防止 光柵が危険区域のすべての開口部をカバーし、横方向の隙間がないこと

安全距離 EN ISO 13855の公式に従って計算し、満たすこと

安全光柵の保護効果は、その光柵自体の高さやコストではなく、設置後に「回避できる道があるかどうか」に依存します。底部から侵入可能で、頂部から跨がれ、側面から回避できる——いずれか一つでも存在すれば、この光柵は単なる装飾にすぎません。
