本日は無錫日環センサー科技有限公司が、槽型光電センサーの「槽幅」をどのくらい選ぶべきかについてご紹介します。5mm、15mm、30mmのそれぞれの適切な用途とは？

槽型光電センサー（U型光電スイッチとも呼ばれる）は、送信器と受信器を同じハウジングの溝の両側に収納し、被検体が溝を通過して光路を遮断することで信号を発する仕組みです。分離式対射光電と比較して構造がコンパクトで、干渉耐性に優れています。送信器と受信器間の溝幅は、通過可能な最大物体サイズを直接決定します。

選定の基本原則はただ一つ：溝幅は被検体の最大サイズより大きく、十分な余裕を確保することです。そうでないと、物体が溝口を自由に通過できず、センサー内部構造が損傷する可能性があります。

現在市場で一般的な溝幅規格は主に5mm、15mm、30mmの3種類です。以下にそれぞれ詳しく説明します。

一、5mm溝幅：小型部品検出の「精密スケール」

5mmの溝幅は、厚さ5mm以下の薄板や微小部品、精密部品の検出に適しています。

典型的な応用場面：

電子製造：チップピンの検出、材料盤・ベルトの位置検出および供給カウント

精密機械：マイクロ部品の有無検出、計数、位置決め

自動化装置：スライドガイド/リニアモジュールの制限・位置決め、バッフルカウンティング、回転盤の等分位置検出

オフィス機器および消費財機器：札切り機による紙幣カウント、プリンターの紙検出

5mm溝幅のセンサーは小型で、空間が限られた設備内への設置に適しています。一部の高級モデルでは最小0.8×1.8mmの微細物体も検出可能で、精度は0.03mm以下に達します。

選定の注意点：検出対象物の厚さは5mmを明らかに下回る必要があり、溝内に物体が詰まるのを防ぎ、センサー内壁を傷つけることのないよう十分な隙間を確保してください。

二、15mm溝幅：汎用自動化の「主力機器」

15mm溝幅は産業自動化において最も一般的な中規模規格であり、中型ワークピースの位置検出に適しており、さまざまな標準的な自動化環境で広く使用されています。

典型的な応用場面：

ロボットアームの位置決め：ワークピースの正確な位置を捕捉し、アームの精密作業やワークピースの正確な位置合わせを支援

包装および物流：包装機械における製品検出、物流選別システムにおける荷物通過状態の検出

エレベーターおよび搬送装置：エレベーターのフロアレベル制御、コンベア上の物体位置の検出

自動車部品：自動車部品の位置検出

15mm溝幅は、5mmよりも大きな通過スペースを提供し、より大きなワークピースを収容できます。また、センサー自体のサイズも適度で、設置が柔軟です。

選定の注意点：検出対象物の厚さは15mm以内である必要があります。物体のサイズが15mmに近い場合は、より大きな溝幅を選択するか、余裕を確保することをおすすめします。これにより、ワークピースの寸法変動や取り付け誤差による詰まりを回避できます。

三、30mm溝幅：大型ワークピースの「通行許可証」

30mmは大口径規格であり、大型ワークピースの検出に適しており、大型部品や板材などの検査シーンに最適です。

典型的な応用場面：

大型ワークピースの検出：自動化設備での30mm以下のワークピースの有無検出または到達確認

工具およびギアの検出：工具の破断検出、ギアの速度測定、ラベル検出

位置制御およびエッジ検出：治具の位置制御、ワークピースの脱型、トレイの移動

食品および包装機械：食品、医薬品、包装、印刷機械におけるマークおよびカラーマークの検出

一部の30mm溝幅製品は頑丈な金属外装を採用しており、最大応答時間は20マイクロ秒、検出精度は0.1mmに達します。

選定の注意点：検出対象物の厚さは30mm以内である必要があります。

選定まとめ

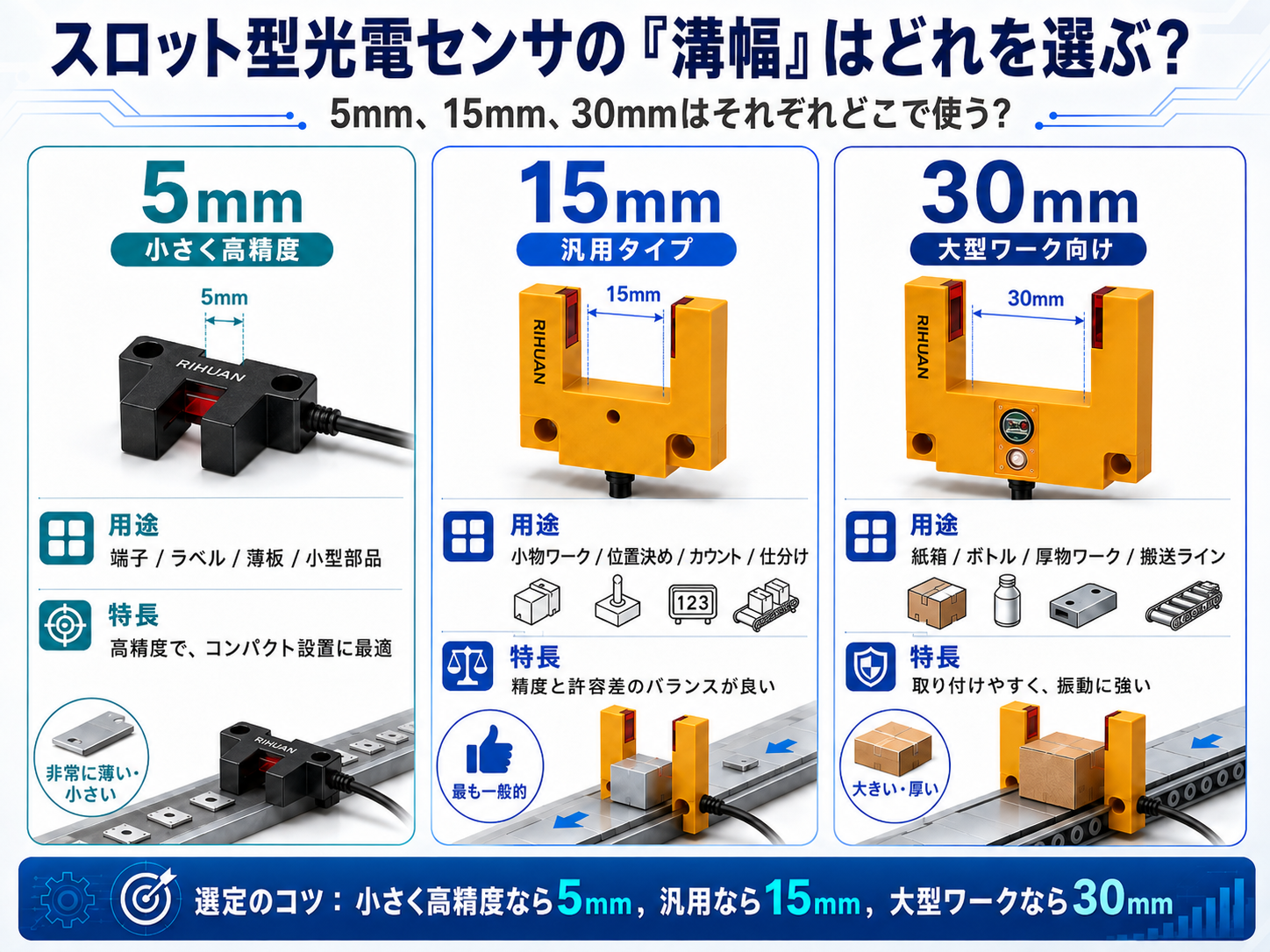

溝幅｜適用対象物のサイズ｜典型的な応用場面

5mm｜厚さ≤5mm｜電子部品、小部品カウント、精密位置決め、紙検出

15mm　厚さ≤15mm　ロボットアームの位置決め、包装物流、自動車部品、エレベーターの水平調整

30mm　厚さ≤30mm　大型ワーク、工具破断検出、ギア速度測定、板材検査

日環センサーは、溝幅5mm、15mm、30mmの3種類の溝型光電センサーを提供しており、小型部品の計数、中規模ワークの位置決め、大型ワークの通過検査など、さまざまなシーンに対応しています。製品は一体型赤外線対射設計を採用し、出荷前に正確な位置合わせが完了しており、通電後すぐに使用可能で、現場での調整が不要です。日環センサーにご注目いただき、専門的な溝型光電センサーの選定ガイドや技術サポートをご利用ください。
