無錫日環センサー科技有限公司が、安全グリッドを設置済みの設備についてご紹介します。急停止信号の接続方法はどのようにすればよいでしょうか？

多くの産業機器において、安全グリッドがすでに設置されている場合でも、二重の安全保護を実現するためには、追加で緊急停止信号を接続する必要があります。では、異なる出力タイプのグリッドは、緊急停止ボタンとどのように直列に接続すべきでしょうか？以下に、よく見られる2つのケースにおける配線方法を示します。

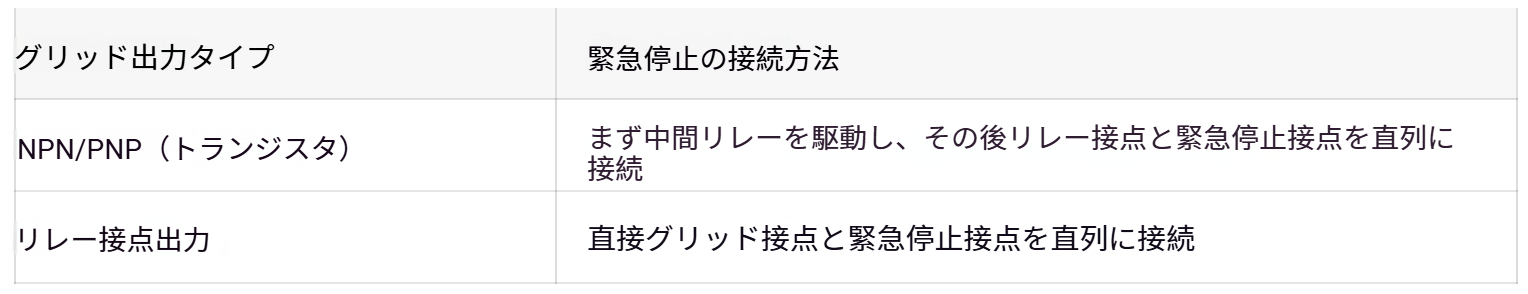

状況1：グレーティングがNPNまたはPNP出力（トランジスタ出力）の場合

NPNまたはPNP出力の安全グレーティングは、急停ボタンの接点と直列に接続してはいけません。これは両者の信号タイプが異なるためです。正しい方法は以下の通りです：

グレーティングのNPNまたはPNP出力信号を、まず中間リレーのコイルに接続する。

その中間リレーの一組の常開（または常閉）接点を、緊急停止ボタンの接点と直列に接続する。

連続した信号は、さらに装置の安全制御回路に接続される。

これにより、グレーティングが遮断された場合でも、または急停止が撮影された場合でも、装置の電源を確実に遮断できます。

状況2：グレーティングがリレー出力（接点信号）の場合

安全グレーティング自体がリレーの接点出力（つまり、出力は無電源のスイッチ量信号）である場合、配線はより簡単になります。

グレーティングの出力接点をストップボタンの接点と直列に接続するだけです。

直列された回路は、接続装置の安全制御回路に接続される。

重要な安全注意事項

緊急停止信号は安全電圧を使用しなければなりません。原文の指示によると、緊急停止関連回路の電圧は36V以下（すなわち安全特低電圧）に制御する必要があります。これにより、作業員の人身安全を確保できます。

改造または配線を行う際は、装置の主電源を切断し、電気に関する知識を持つ者が作業を行わせる必要があります。

配線が完了したら、必ず機能テストを行ってください。それぞれ光グレーティングの遮断と緊急停止ボタンを押すことで、装置が確実に停止することを確認してください。

まとめ

正しい急停信号の接続により、グレーティングが特定の異常状況下で保護できない部分を補うことができ、設備の安全レベルを向上させる有効な対策です。

日環センシングは、NPN、PNPおよびリレー出力など、さまざまな規格の安全グレーティング製品を提供しており、ユーザーには明確な配線図と技術サポートもご用意しています。より安全で信頼性の高いセンサーソリューションをお求めの方は、ぜひ日環センシングをご覧ください。
