以下、コアの位置、動作原理、キーコンポーネント、分類方式、実際の応用の5つの次元から、レーザー測距センサーのコア情報を点別に説明します。

一、コアポジションです

レーザーの精度と高効率の特性により、現代精密測定技術のキーデバイスは、多くの業界の技術のアップグレードを促進するための重要なサポートになります。

自動運転、環境監視、工業製造、測量・製図などの分野で広く使われており、現代の科学技術体系の中で欠かせない測定ツールです。

2 .コアな動作原理(ToFの例です)

送信信号:センサ内レーザは高エネルギー密度のレーザパルスを送信し、パルスは目標物に向かって伝播します。

反射受信:レーザーパルスがターゲットに接触すると反射し、雪崩フォトダイオードなどのセンサー内の高感度受信機で反射信号を取り込みます。

計算処理:信号処理回路でレーザ光の「放出-反射」の時間差を計算し、光の速さと合わせてセンサーとターゲットの距離を推定します。

結果は、最終的な測定データがディスプレイで視覚的に表示され、ユーザーが読み取って使用できるようになりました。

三、重要なコンポーネントと役割です

レーザ:"信号送信机"として、そのレーザパルスのエネルギー密度を直接測定範囲と基礎精度を決定します。

レシーバ:「シグナチャーキャッチャー」の役割を担い、高感度特性により微弱反射信号が漏れなく反射されます。

信号処理回路:センサにあたる「脳」は、信号を素早く処理し、正確な距離を計算します。

ディスプレイ:「情報伝達者」として、複雑なデータをシンプルでわかりやすい直感的な結果に変換します。

四、主な分類方法です

1.計測原理で分ける

パルス式:長距離、高精度の測量を得意とし、測量や軍事偵察などに適しています。

位相式:中短距離の測定の中で精度が突出していて、工業製造の中で部品寸法の検査によく使われます。

干渉式:レーザー干渉現象を利用して、干渉縞の変化を通じて距離を測定して、科学研究などの高精度な需要分野に適用します

2.レーザタイプ別に分けます

固体レーザ:高エネルギー、高安定性の特徴を持って、測定性能の要求の高いシーンに適しています。

ガスレーザ:出力波長が多様で、測定環境に応じて適応タイプを選択できます。

液体レーザ:安定したエネルギー出力、特定の工業測定の一部で使用されています。

半導体レーザ:小型、低電力、小型デバイスやポータブル測定ツールに統合するのに適しています。

五、典型的な実用シーンです

自動運転:車両の「目」として、周辺の障害物の距離と位置をリアルタイムで測定し、安全走行とナビゲーションの精度を保証します。

環境モニタリング:大気汚染物質の拡散範囲を正確に測定し、科学研究者が汚染物質の伝播法則を分析するのを助けます。

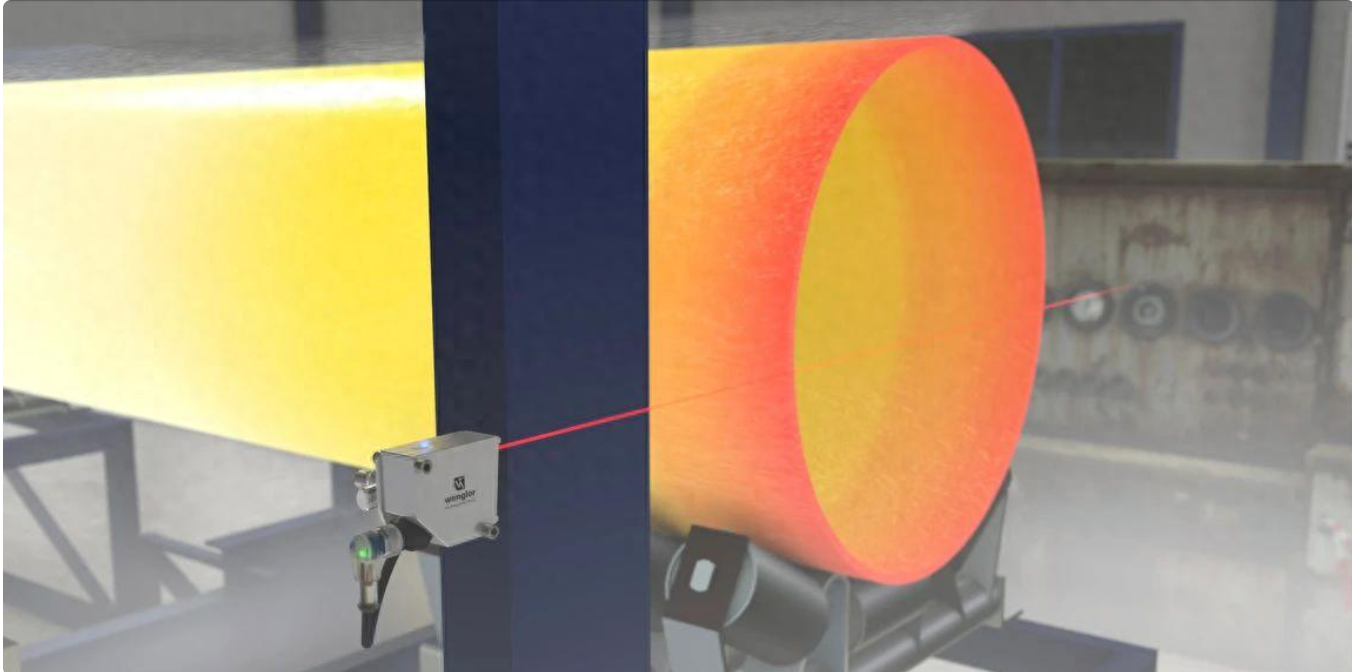

工業製造:生産ラインの部品寸法の校正、組み立ての間隙の検査に使用して、製品の品質が基準に合うことを確保します。

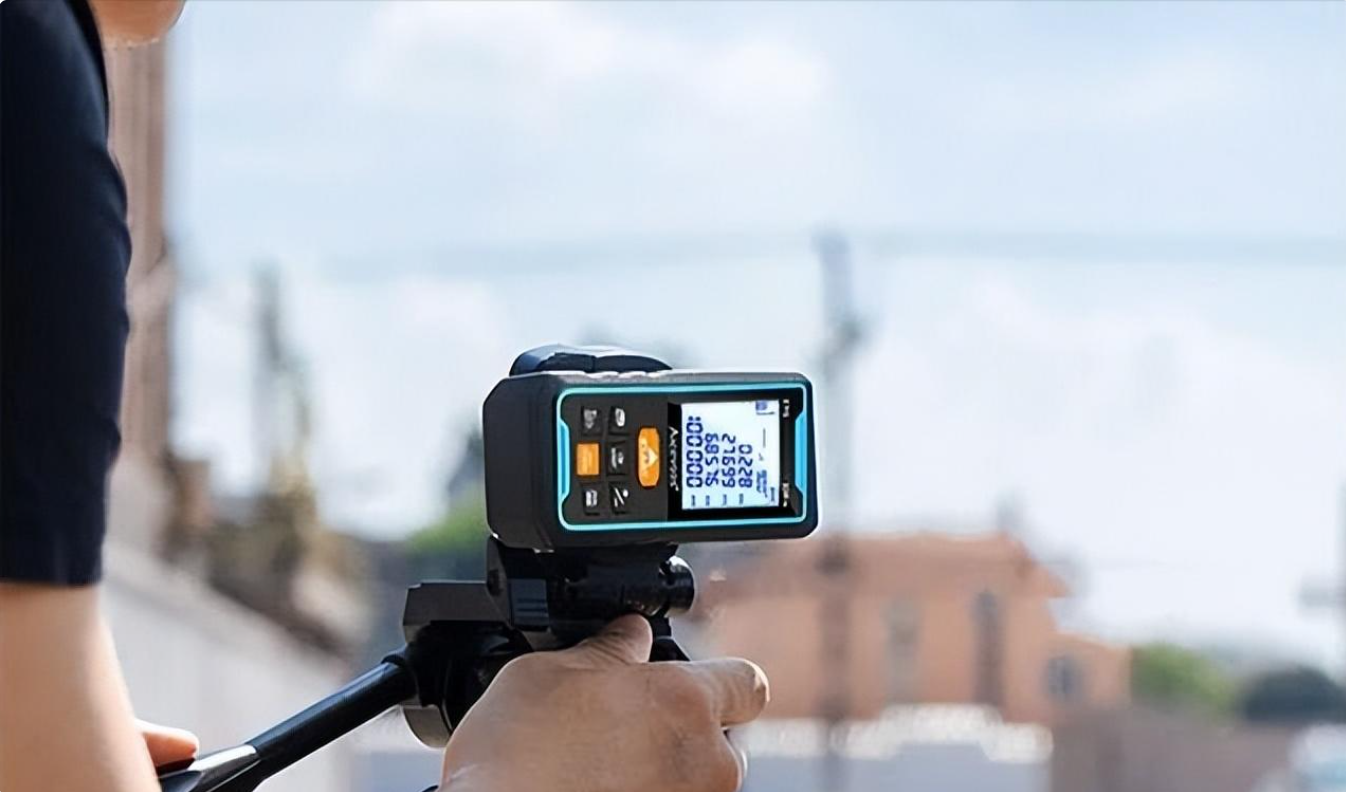

測量・製図・探査:地形の測量・製図、建築工事の放線において、高精度の距離データを提供し、工事施工の正確性を高めます。
